直齒及斜齒錐齒輪基本齒廓（GB12369-90）

詳細介紹：

發布時間：2007-6-13 14:19:21

分享到：

直齒及斜齒錐齒輪基本齒廓（GB12369-90）

本標準參照采用ISO 677-1976（E）《通用及重型機械用直齒錐齒輪——基本齒條》。

1主題內容與適用范圍

本標準規定了直齒及斜齒錐齒輪基本齒廓的形狀及尺寸特征。

本標準適用于大端端面模數m≥1mm的下列直齒、斜齒錐齒輪：

a.通用與重型機械用的直齒及斜齒錐齒輪。

b.齒高沿齒線方向收縮、頂隙相等的錐齒輪副。

c.加工方法為用產形齒面為平面的展成法切削或磨削。

2引用標準

GB 3374齒輪基本術語

GB12370錐齒輪和準雙曲面齒輪術語

GB2821齒輪幾何要素代號

3基本齒廓及基尺寸參數

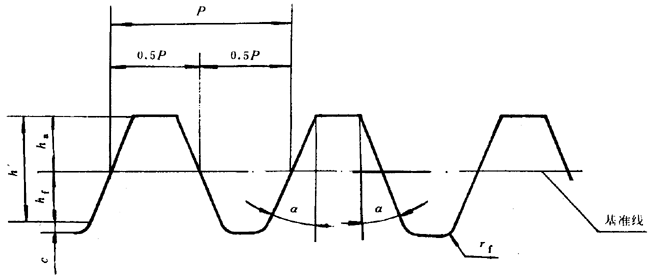

3.1基本齒廓如下圖所示，與齒高有關的各參數為大端法面值，在工作高度部分的齒形是直線。

3.2齒形角α=20°，為齒面法截面值。除齒形角外，其它參數均用法面模數m_n表示。

3.3齒頂高h_a=m_n。

3.4工作高度h′=2m_n。

3.5齒距

，為大端端面基準線上的距離。β為螺旋角。

3.6大端端面基準線上的齒厚和齒槽寬相等。

3.7頂隙c=0.2m_n。

3.8齒根圓角半徑r_f=0.3m_n

3.9根據需要，齒廓可以修緣。
