| 申請號： |
90202046 |
申請日： |
1990/02/24 |
| 公開號： |
|
公告號： |
2067339 |
| 授權日： |
1991-4-3 |
授權公告日： |
1991-7-31 |
| 專利類別： |
新型 |
國別省市代碼： |
83[中國|武漢] |
| 代理機構代碼： |
42104 |
代理人： |
王和平 |
| 發明名稱： |
內齒減速機 |
| 國際分類號： |
F16H 1/34 |
| 范疇分類號： |
27D |
| 發明人： |
陳又林 |
| 申請人： |
中國人民解放軍第七四三五工廠 |
| 申請人地址： |
湖北省武漢市武昌彭劉楊路232號 |
| 郵編： |
430060 |
| 文摘： |
| 內齒減速機屬于機械傳動減速裝置，其主要解決齒輪減速機同時接觸受力的點數少，相對體積大，重量重，擺線針輪減速機制造難度大，維修復雜，以及推桿減速機抽齒數多，發展受到限制等問題。本實用新型的解決方案是，內齒減速機由偏心機構、驅動圈、固齒圈等部分組成，在沿驅動圈外圓軸徑向開設有等分導槽孔，槽內裝有滾動體，當采用單級減速結構時，可實現８～７０的各種傳動比，具有結構簡單，體積小，承載能力強，便于維修等優點。 |
| 主權利要求： |

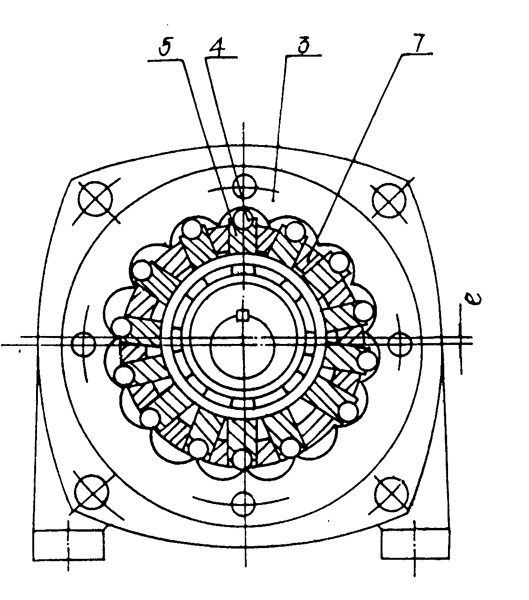

| 一種適用于機械傳動裝置的內齒減速機，包括由輸入軸（１）聯接的偏心機構及驅動圈（７），固齒圈（３）等部分組成，其特征在于沿驅動圈（７）外圓徑向開設有等分導槽，并與驅動圈（７）的內環槽相通，在每個等分導槽的兩邊裝有擋塊（６），使之形成四周封閉的槽孔，在槽孔內裝有滑桿（５），滑桿（５）的一端呈Ｒ形面，并裝有滾動體（４）在槽孔中作徑向滑動，同時滾動體（４）與固齒圈（３）嚙合，滑桿（５）的另一端呈平面或弧面，接觸于偏心機構中的雙偏心凸輪（２）的軸承外圈上，在雙偏心凸輪（２）上裝有與滑桿（５）嚙合的滾動軸承（１０）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1995-4-12;續延日
1997-4-16;因費用終止日 |
