| 申請號： |
01250336 |
申請日： |
2001/08/10 |
| 公開號： |
|
公告號： |
2495851 |
| 授權日： |
|
授權公告日： |
2002-6-19 |
| 專利類別： |
新型 |
國別省市代碼： |
83[中國|武漢] |
| 代理機構代碼： |
42104 |
代理人： |
胡鎮西 |
| 發明名稱： |
改進的雙擺線齒輪減速機 |
| 國際分類號： |
F16H 1/34 |
| 范疇分類號： |
27D |
| 發明人： |
萬勻 |
| 申請人： |
何漢琳 |
| 申請人地址： |
湖北省武漢市漢口建設大道623號福星科技大廈B座1505室 |
| 郵編： |
430030 |
| 文摘： |
| 本實用新型公開了一種改進的雙擺線齒輪減速機，主要解決現有同類機器啟動電流和工作電流大、工作振動噪聲大、溫升高、齒輪間磨損消耗大、工作穩定性差的不足。它具有原減速機的機殼、安裝在機殼一端的輸出軸、安裝在機殼中部的主傳動軸、以及安裝在主傳動軸的偏心套上的一對擺線行星齒輪，該對擺線行星齒輪分別與機殼上的定齒圈和輸出軸上的碗齒輪相嚙合，以完成從主傳動軸到輸出軸的減速傳動，其改進之處在于主傳動軸與驅動電機之間還設計有一輸入軸，輸入軸和主傳動軸之間采用齒輪減速傳動。該機具有內耗低，工作平穩可靠，壽命長等特點。 |
| 主權利要求： |

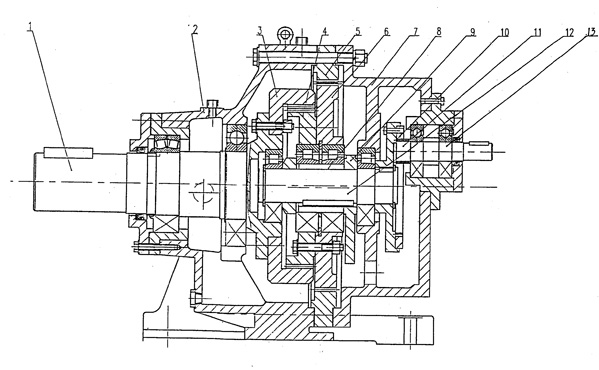

| 一種改進的雙擺線齒輪減速機，包括由箱體（２）和箱蓋（７）等部件構成的機殼，機殼的一端安裝有輸出軸（１），機殼的中部安裝有主傳動軸（１２），主傳動軸（１２）的中段上安裝有偏心套（８）和平衡盤（９），偏心套（８）上通過軸承安裝有一對聯為一體的行星齒輪（６、４），其中一個行星齒輪（６）與固定在機殼上的定齒圈（５）相嚙合，另一個行星齒輪（４）與聯接在輸出軸（１）端部的碗齒輪（３）相嚙合，以進行從主傳動軸（１２）到輸出軸（１）的減速傳動，其特征在于：機殼的另一端安裝有輸入軸（１３），輸入軸（１３）和主傳動軸（１２）之間是采用齒輪減速傳動相配合的。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2007-10-3;因費用終止日 |
