| 申請號： |
200420017855 |
申請日： |
2004/04/23 |
| 公開號： |
|
公告號： |
2802189 |
| 授權日： |
2006-8-2 |
授權公告日： |
2006-8-2 |
| 專利類別： |
新型 |
國別省市代碼： |
83[中國|武漢] |
| 代理機構代碼： |
42102 |
代理人： |
周瑾 |
| 發明名稱： |
多軸擺動減速機構 |
| 國際分類號： |
F16H 1/32;F16H 57/02 |
| 范疇分類號： |
|
| 發明人： |
張寬友 |
| 申請人： |
張寬友 |
| 申請人地址： |
湖北省武漢市武昌徐東大街45#四棟一單元5樓10# |
| 郵編： |
430066 |
| 文摘： |

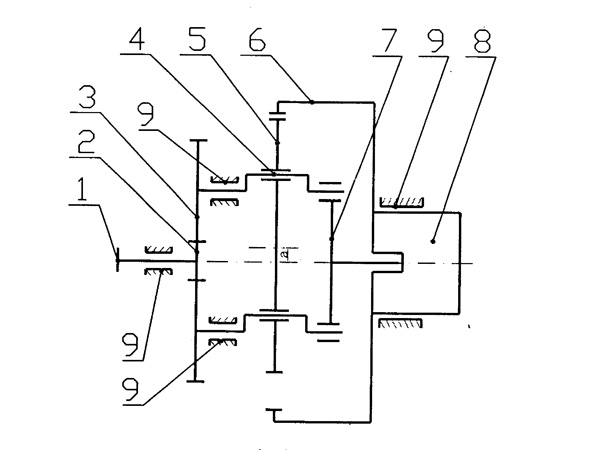

| 本實用新型涉及一種應用廣泛的多軸擺動減速機構，包括有箱體和設置在箱體兩側的輸入端與輸出端，箱體中安設曲軸和擺輪，擺輪與內齒圈相嚙合，其特征在于所述的曲軸設置有兩根或兩根以上，曲軸的一端通過軸承安設在箱體上并與傳輸齒輪相聯，傳輸齒輪與中心齒輪相嚙合，中心齒輪與輸入端相連，曲軸的曲拐與擺輪相承接，擺輪外周的輪齒與內齒圈嚙合，驅動內齒圈運轉，內齒圈與設置在箱體另一側的輸出端相固聯。本實用新型為“少齒差齒輪減速機”變種機型，用多根曲軸來代替單曲軸作動力機構，將兩機構合二為一，這樣既解決了輸出機構受力大的問題，也解決了單轉臂上軸承受力大的問題，輸出力矩可大大提高，體積也可大大減小，制造成本也相應降低。 |
| 主權利要求： |
| 一種多軸擺動減速機構，包括有箱體和設置在箱體兩側的輸入端與輸出端，箱體中安設曲軸和擺輪，擺輪與內齒圈相嚙合，其特征在于所述的曲軸設置有兩根或兩根以上，曲軸的一端通過軸承安設在箱體上并與傳輸齒輪相聯，傳輸齒輪與中心齒輪相嚙合，中心齒輪與輸入端相連，曲軸的曲拐與擺輪相承接，擺輪外周的輪齒與內齒圈嚙合，驅動內齒圈運轉，內齒圈與設置在箱體另一側的輸出端相固聯。 |
| 優先權項： |
|
| PCT 項 |
|
