| 申請號： |
03217330 |
申請日： |
2003/05/21 |
| 公開號： |
|
公告號： |
2619911 |
| 授權日： |
2004-6-9 |
授權公告日： |
2004-6-9 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
37103 |
代理人： |
吳紅 |
| 發明名稱： |
擺線針輪電動滾筒 |
| 國際分類號： |
B65G 23/08;F16H 1/28 |
| 范疇分類號： |
32F |
| 發明人： |
徐其國 |
| 申請人： |
徐其國 |
| 申請人地址： |
山東省淄博市博山區五嶺路48號博山奧博機械有限公司 |
| 郵編： |
255200 |
| 文摘： |
| 本實用新型提供一種擺線針輪電動滾筒，包括電動機、減速機、輸出軸、滾筒體和左、右支架，其中電動機與減速機位于滾筒體內，右支架與滾筒體的端部固定連接，其特征在于：減速機采用行星擺線針輪減速機，其一端與電動機的輸出軸固定連接，減速機的輸出軸經鍵與滾筒體固定連接，輸出軸的端部與左支架軸承傳動連接，左支架相對于滾筒體轉動。本實用新型由于采用行星擺線針輪作為減速機構，其輸出軸與滾筒體固定連接，將電動機輸出的動力減速后輸出，具有結構緊湊、傳動功率大、扭矩大、怠速范圍寬、制作工藝簡單、維修方便等特點，克服了原有采用齒輪傳動的電動滾筒結構復雜、不便于維修的缺陷，是目前工作性能較為理想的電動滾筒。 |
| 主權利要求： |

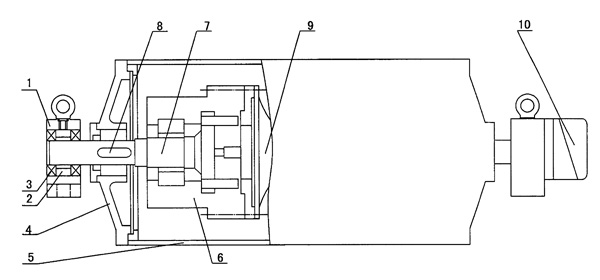

| 一種擺線針輪電動滾筒，包括電動機（９）、減速機（６）、輸出軸（７）、滾筒體和左、右支架（１），其中電動機（９）與減速機（６）位于滾筒體內，右支架（１）與滾筒體的端部固定連接，其特征在于：減速機（６）采用行星擺線針輪減速機，其一端與電動機（９）的輸出軸固定連接，減速機（６）的輸出軸（７）經鍵（８）與滾筒體固定連接，輸出軸（７）的端部與左支架（１）經軸承（３）傳動連接，左支架（１）相對于滾筒體轉動。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
