申請?zhí)枺?/TD>
| 89205353 |
申請日: |
1989/08/31 |
公開號: |
|
公告號: |
2059470 |
授權日: |
1990-11-7 |
授權公告日: |
|
專利類別: |
新型 |
國別省市代碼: |
32[中國|江蘇] |
代理機構代碼: |
32102 |
代理人: |
奚勝元 |
發明名稱: |
傳動不可逆減速機 |
國際分類號: |
F16H 1/22 |
范疇分類號: |
27D |
發明人: |
李輝宇;抗慶平;揚新功;錢照德 |
申請人: |
揚州師范學院 |
申請人地址: |
江蘇省揚州師范學院郵 |
郵編: |
225002 |
文摘: |
傳動不可逆減速機適用于機械傳動領域作高效率,自鎖性能好的減速器用。該減速機主要結構有減速機箱體、輸入軸、中間軸輸出軸、軸承、傳動齒輪為經特殊設計的成對出現的左、右旋螺旋齒輪。傳動不可逆減速機輸入軸主動輪可以正反向帶動從動輪自由轉動,而輸出軸從動輪則不能帶動主動輪轉動,具有很高的自鎖性能,傳動效率傳輸功率均高于一般齒輪傳動。該減速機與同功率普通減速機相比,體積小、結構簡單、重量輕。 |
主權利要求: |

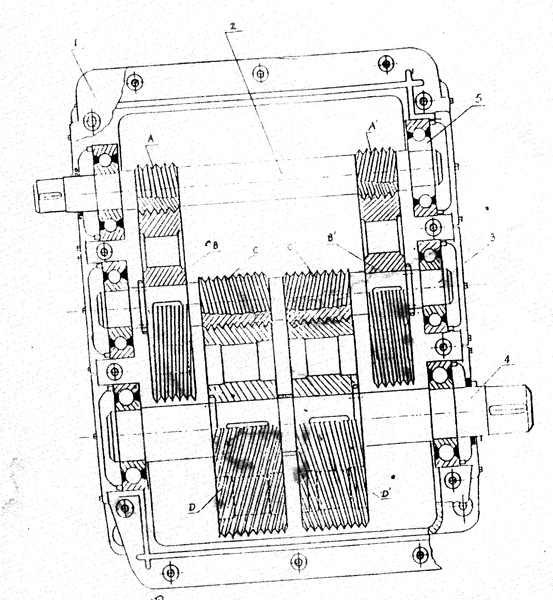

一種具有箱體、輸入軸、中間軸、輸出軸、軸承傳動齒輪的傳動不可逆減速機,其特征是輸入軸上安裝有兩個第一級傳動主動輪,一個為主動左旋螺旋齒輪,另一個為主動右旋螺旋齒輪;中間軸上兩頭各安裝有一個第一級傳動從動齒輪,其中一個為從動右旋螺旋齒輪與第一級主動輪左旋螺旋齒輪相嚙合,另一個為從動左旋螺齒輪與第一級主動輪右旋螺旋齒輪相嚙合,中間軸中部安裝有第二級傳動的二個主動輪,其中一個為左旋螺旋齒輪,另一個為右旋螺旋齒輪;輸出軸套裝有第二級傳動從動齒輪二個,一個為右旋螺旋齒輪與中間軸上的第二級傳動的主動左旋螺旋齒輪相嚙合,另一個為左旋螺旋齒輪,與中間軸上的第二級傳動的主動右旋螺旋齒輪相嚙合,中間軸及傳動螺旋齒輪,可根據傳動速比要求設計成多級,同一根傳動軸上裝配的傳動螺旋齒輪均為成對出現的左右旋螺旋齒輪。 |
優先權項: |
|
PCT 項 |
|
法律狀態:[免責聲明] |
1993-7-21;因費用終止日 |
