| 申請?zhí)枺?/TD>
| 200620086725 |
申請日： |
2006/07/03 |
| 公開號： |
|
公告號： |
200946654 |
| 授權日： |
2007-9-12 |
授權公告日： |
2007-9-12 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
37103 |
代理人： |
耿霞 |
| 發明名稱： |
搪玻璃反應罐減速機機架 |
| 國際分類號： |
F16H 57/02 |
| 范疇分類號： |
27D |
| 發明人： |
梁孝亭 |
| 申請人： |
梁孝亭 |
| 申請人地址： |
山東省淄博市博山區域城鎮董家村 |
| 郵編： |
255200 |
| 文摘： |
| 搪玻璃反應罐減速機機架，包括架體、傳動軸，傳動軸頂端連接聯軸器，聯軸器與減速機連接，傳動軸下端與搪玻璃反應罐的攪拌軸聯接，其特征在于架體內連接一軸承盒，傳動軸穿過軸承盒并通過上軸承和下軸承安裝在軸承盒內，上軸承、下軸承及其之間對應的傳動軸設計為同直徑的傳動軸。上軸承和下軸承之間可以加軸套，也可以不加軸套。本實用新型傳動軸不切槽，加工簡單，提高了傳動軸扭力強度；節省了軸套，節約材料，降低了成本。拆卸安裝簡單方便。軸承盒座為平面狀，制造加工容易簡單。 |
| 主權利要求： |

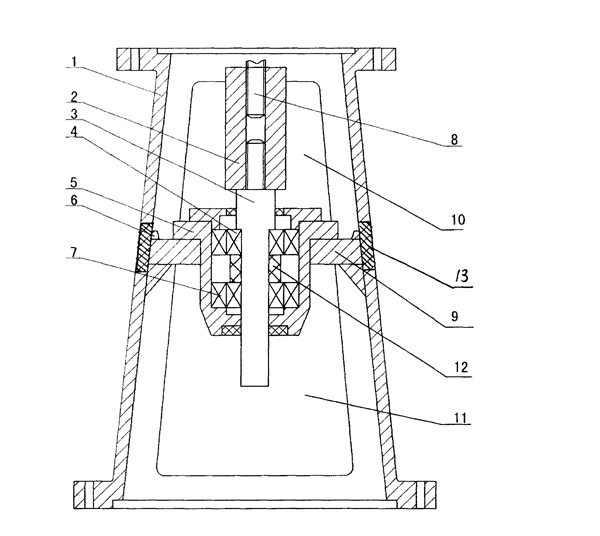

| 一種搪玻璃反應罐減速機機架，包括架體（１）、傳動軸（３），傳動軸（３）頂端連接聯軸器（２），聯軸器（２）與減速機連接，傳動軸（３）下端與搪玻璃反應罐的攪拌軸聯接，其特征在于架體（１）內連接一軸承盒（５），傳動軸（３）穿過軸承盒并通過上軸承（４）和下軸承（７）安裝在軸承盒內，上軸承（４）、下軸承（７）及其之間對應的傳動軸設計為同直徑的傳動軸。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
