申請號: |
200620023947 |
申請日: |
2006/03/31 |
公開號: |
|
公告號: |
2888197 |
授權日: |
2007-4-11 |
授權公告日: |
2007-4-11 |
專利類別: |
新型 |
國別省市代碼: |
13[中國|河北] |
代理機構代碼: |
13103 |
代理人: |
王永紅 |
發明名稱: |
用于減速機軸承座調整頂絲密封的磁力波紋補償器 |
國際分類號: |
F16J 15/02 |
范疇分類號: |
27E |
發明人: |
鄧倫勝 |
申請人: |
鄧倫勝 |
申請人地址: |
河北省唐山市路北區祥和里109樓西側房屋建設物業大樓唐山天予商? |
郵編: |
063000 |
文摘: |
一種用于減速機軸承座調整頂絲密封的磁力波紋補償器,屬于減速機中依靠螺紋旋轉進退的軸承調整頂絲的孔軸機構的隔離密封裝置。包括橡膠波紋管、磁塊和橡膠吸盤,所述的橡膠波紋管與磁力橡膠吸盤為一體,其中磁力橡膠吸盤內包覆有磁塊,磁力橡膠吸盤與減速機軸承座頂蓋的內側相貼合;磁力橡膠吸盤與減速機軸承座的背部相貼合,軸承座調整頂絲位于減速機軸承座頂蓋與減速機軸承座和磁力波紋補償器共同構成的封閉空間內。本實用新型的最大優勢在于它適用于狹小的安裝空間,且無須改動設備的原有結構,可一件多用,適用范圍廣,安裝方便,成本低廉,還可重復使用。 |
主權利要求: |

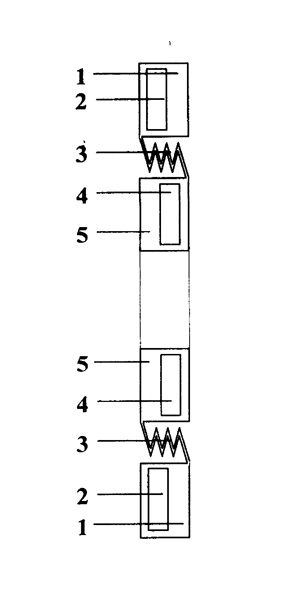

一種用于減速機軸承座調整頂絲密封的磁力波紋補償器,包括橡膠波紋管(3)、磁塊(2)、(4)和橡膠吸盤(1)、(5),其特征在于,所述的橡膠波紋管(3)與磁力橡膠吸盤(1)、(5)為一體,其中磁力橡膠吸盤內包覆有磁塊(2)、(4),磁力橡膠吸盤(1)與減速機軸承座頂蓋(6)的內側相貼合;磁力橡膠吸盤(5)與減速機軸承座(7)的背部相貼合,軸承座調整頂絲(8)位于減速機軸承座頂蓋(6)與減速機軸承座(7)和磁力波紋補償器共同構成的封閉空間內。 |
優先權項: |
|
PCT 項 |
|
法律狀態:[免責聲明] |
