| 申請?zhí)枺?/TD>
| 200620086707 |
申請日： |
2006/06/30 |
| 公開號： |
|
公告號： |
2929340 |
| 授權日： |
2007-8-1 |
授權公告日： |
2007-8-1 |
| 專利類別： |
新型 |
國別省市代碼： |
35[中國|福建] |
| 代理機構代碼： |
35204 |
代理人： |
鐘善招 |
| 發明名稱： |
利用汽車后橋主被動錐齒輪組合制造的減速機 |
| 國際分類號： |
F16H 1/14 |
| 范疇分類號： |
27D |
| 發明人： |
張濟華;郭彬仁;章仕億 |
| 申請人： |
閩西豐力粉碎機械有限公司 |
| 申請人地址： |
福建省龍巖市新羅區工業西路68號民營科技園 |
| 郵編： |
364000 |
| 文摘： |

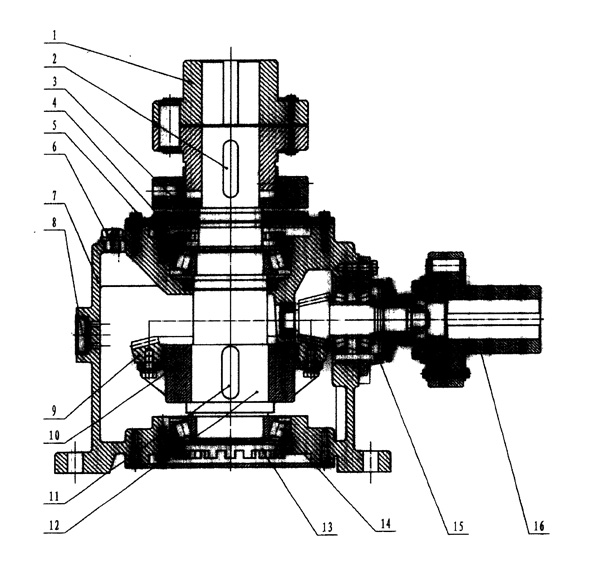

| 本實用新型公開了一種用于粉碎設備環輥磨配套的、利用汽車后橋主被動錐齒輪組合制造的減速機，它包括帶主動錐齒輪１５－３的主動軸承座總成１５、帶從動錐齒輪９的從動軸總成與從動軸承座總成、箱體７和上密封蓋４等；主動軸與從動軸１２均為簡支結構；主動軸水平放置，從動軸１２垂直放置，從動錐齒輪９在主動軸水平線以下，且齒面向上；其特征是：主動軸承座總成１５是汽車后橋配件，從動錐齒輪９也是汽車后橋配件，它被固定在從動錐齒輪轂１０上并與主動錐齒輪１５－３嚙合，輪轂１０用加厚平鍵１１固定在從動錐齒輪軸１２上。這種減速機可通過粉碎機生產廠家自制，制作成本低，生產周期短，工作可靠，便于推廣應用。 |
| 主權利要求： |
| 一種利用汽車后橋主被動錐齒輪組合制造的減速機，包括帶主動錐齒輪（１５－３）的主動軸承座總成（１５）、帶從動錐齒輪（９）的從動軸總成與從動軸承座總成、箱體（７）和上密封蓋（４）等；主動軸與從動軸（１２）均為簡支結構；所有傳動件支撐在外形為方形的箱體（７）上；主動軸水平放置，從動軸（１２）垂直放置，從動錐齒輪（１５－３）在主動軸水平線以下，且齒面向上；其特征是：主動軸承座總成（１５）是汽車后橋的主動軸承座總成，它包括突緣及防塵罩總成（１５－１）、六角槽形螺母（１５－２）、主動錐齒輪（１５－３）、主動齒輪油封總成（１５－４）、軸承座（１５－５）、主齒外軸承（１５－６）、主齒調整墊片（１５－７）、Ｏ型密封圈（１５－８）、隔套（１５－９）、主齒內軸承（１５－１０）、主齒園柱軸承（１５－１１）和軸用彈性檔圈（１５－１２）；從動錐齒輪（９）也是汽車后橋的從動錐齒輪，它通過螺栓固定在從動錐齒輪轂（１０）上并與主動錐齒輪（１５－３）嚙合，從動錐齒輪轂（１０）用加厚平鍵（１１）固定在從動錐齒輪軸上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
