| 申請?zhí)枺?/TD>
| 200520010137 |
申請日： |
2005/10/19 |
| 公開號： |
|
公告號： |
2830786 |
| 授權日： |
2006-10-25 |
授權公告日： |
2006-10-25 |
| 專利類別： |
新型 |
國別省市代碼： |
85[中國|重慶] |
| 代理機構代碼： |
50211 |
代理人： |
郭云 |
| 發明名稱： |
立式錐-平行軸-行星三級傳動減速機 |
| 國際分類號： |
F16H 1/34 |
| 范疇分類號： |
27D |
| 發明人： |
楊才興;李長平;趙俊渝;王春梅;闕洪軍;嚴建樵 |
| 申請人： |
重慶齒輪箱有限責任公司 |
| 申請人地址： |
重慶市江津市德感鎮東方紅工業區 |
| 郵編： |
402263 |
| 文摘： |
| 一種立式錐－平行軸－行星三級傳動減速機，其特征在于：從動錐齒輪（２）裝在平行軸主動齒輪（３）的軸上，平行軸主動齒輪（３）與平行軸從動齒輪（４）嚙合，平行軸從動齒輪（４）軸的一頭通過內齒套（５）與大陽輪（６）軸相連。所述內齒套（５）分別與平行軸從動齒輪（４）軸和大陽輪（６）軸通過花鍵連接。本實用新型在傳統的錐－行星兩級減速器傳動之間增設了一級平行軸傳動，使減速器行星級傳動的中心距減小，達到縮小行星級傳動齒輪直徑，特別是內齒圈的直徑的目的，提高了傳遞功率和增大了傳動比，降低了生產成本。 |
| 主權利要求： |

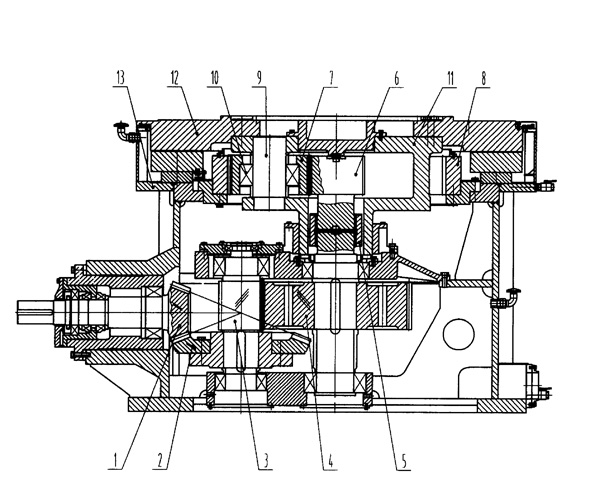

| 一種立式錐－平行軸－行星三級傳動減速機，包括主動錐齒輪（１）、從動錐齒輪（２）、太陽輪（６）、行星輪（７）、內齒圈（８）、行星輪軸（９）、行星輪軸承（１０）、行星架（１１）、輸出法蘭（１２）、箱體（１３），其特征在于：從動錐齒輪（２）裝在平行軸主動齒輪（３）的軸上，平行軸主動齒輪（３）與平行軸從動齒輪（４）嚙合，平行軸從動齒輪（４）軸的一頭通過內齒套（５）與大陽輪（６）軸相連。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
