| 申請號： |
98236597 |
申請日： |
1998/02/09 |
| 公開號： |
|
公告號： |
2319627 |
| 授權日： |
|
授權公告日： |
1999-5-19 |
| 專利類別： |
新型 |
國別省市代碼： |
21[中國|遼寧] |
| 代理機構代碼： |
21105 |
代理人： |
張沈 |
| 發明名稱： |
多軸雙聯齒輪行星差速減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
潘守財 |
| 申請人： |
鐵嶺市生產力促進中心;鐵嶺全記機械有限公司;潘守財 |
| 申請人地址： |
遼寧省鐵嶺市銀州區光榮街17號市生產力促進中心 |
| 郵編： |
112000 |
| 文摘： |

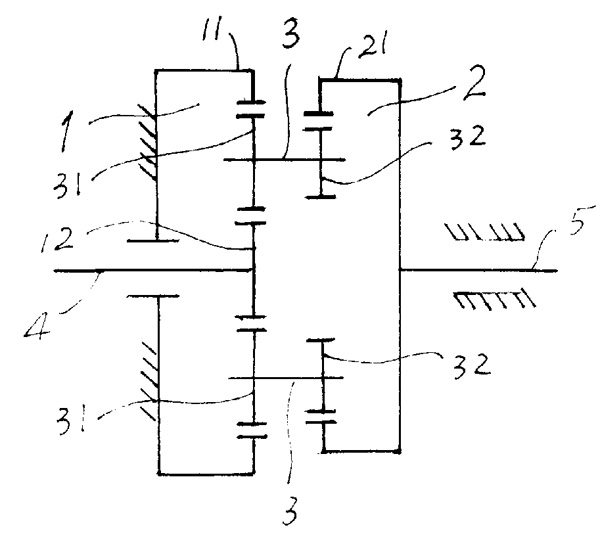

| 多軸雙聯齒輪行星差速減速機，由行星減速機構和差速減速機構串聯組成。行星減速機有順序嚙合的太陽輪、行星輪、定齒圈，行星輪由兩個剛性連接的齒輪組成，其中的一個齒輪與太陽輪和定齒圈相嚙合，另一個齒輪與一個動內齒圈相嚙合，雙聯齒輪的兩個齒輪的直徑差和定齒圈與動齒圈的直徑差相等。動齒圈的軸向有動力輸出軸。本實用新型在行星減速機的基礎上僅增加很少的部件，即可獲得較大的減速比，結構簡單，體積相對較小，效率較高。 |
| 主權利要求： |
| 一種多軸雙聯齒輪行星差速減速機，有與普通行星減速機相同的順序嚙合的太陽齒輪、行星齒輪和定內齒圈，太陽齒輪的軸是動力輸入軸，其特征在于：上述行星齒輪是雙聯齒輪，雙聯齒輪的一個齒輪與上述太陽齒輪和定內齒圈相嚙合，雙聯齒輪的另一個齒輪嚙合有另一個動內齒圈，動內齒圈的軸向有動力輸出軸，上述雙聯齒輪的兩個齒輪直徑的差小于雙聯齒輪中的一個與太陽齒輪和定內齒圈相嚙合的齒輪的直徑。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2001-3-28;因費用終止日 |
| |
