簡化方法

    簡化方法是基于一般計算方法經簡化得出的，適用于滿足下列條件的工業齒輪傳動和類似的齒輪傳動。

a） 鋼制的外嚙合和內嚙合齒輪；

b） 基本齒廓符合GB 1356；

c） 直齒輪和β≤30°的斜齒輪；

d） 單位齒寬載荷F_tH/b≥350N/mm.

應當指出，當F_tH/b≥350N/mm時，計算結果偏于安全，當F_tH/b＜350N/mm時，因為K_Ha,K_Fa的實際值較表值大，計算結果偏于不安全。

     如果是硬齒面和軟齒面相嚙合的齒輪副，齒間載荷分配系數取平均值。

     如果小齒輪和大齒輪精度等級不同時，則按精度等級較低的取值。

     表16的載荷分配系數也可以用于灰鑄鐵和球墨鑄鐵齒輪的計算。

             表16 齒間載荷分配系數K_Ha,，K_Fa的

6.4.3  齒廓跑合量y_a.

     齒廓跑合量是在齒輪運轉初期，由于跑合使初始基節極限偏差減小的量；其值沿齒廓法線方向計量。

y_a可按表17中的公式近似計算。

          表17  齒廓跑合量y_a

6.5   輪齒剛度c’,cy

6.5.1  定義及影響因素

      輪齒剛度定義為使一對或幾對同時嚙合的精確輪齒在1mm齒寬上產生1μm撓度所需的嚙合線上的載荷。

     直齒輪的“單對齒剛度”c’是指一對輪齒的最大剛度，大致等于單齒嚙合狀態下一對輪齒的剛度。斜齒輪的c’是指一對輪齒在法截面內的最大剛度。Cy是端面內輪齒總剛度的平均值，簡稱“嚙合剛度”。

影響輪齒剛度的主要因素有：

a)  輪齒參數，如齒數、基本齒廓、齒高修正，螺旋角、端面重合度；

b)  輪體結構，如輪緣厚度和輻板厚度；

c)  法截面內單位齒寬載荷；

d)  軸轂聯接結構和形式；

e)  齒面粗糙度和齒面波度；

f)  齒向誤差；

g)  齒輪材料的彈性模量。

輪齒剛度的精確值應考慮所有影響因素經全面分析而確定。可以由實驗結果直接得到，也可以由基于彈性理論的有限元法計算確定。在上述方法由于理論和技術上的困難而難以實現時，可按下述方法之一確定輪齒剛度。

6.5.2 一般方法

 對于基本齒廓符合GB1356、單位齒寬載荷F_AF_y/b≥100N/mm、軸-轂處圓周方向傳力均勻（小齒輪為軸齒輪形式、大輪過盈聯接或花鍵聯接）、鋼質的直齒輪和螺旋角β≤45°的外嚙合齒輪，c’和cy可按給出的計算公式和線圖確定。對于不滿足上述條件的齒輪，如內嚙合，非鋼質材料的組合，其他形式的軸-轂聯接，單位齒寬載荷F_AF_y/b＜100N/mm的齒輪，c’和cy也可近似地應用。

6.5.2.1 單對齒剛度c’

單對齒剛度c’由式（148）確定：

                 c’= c’_thC_MC_RC_Bcosβ…………………………………………………………………………….(148)

式中：c’_th——單對齒剛度的理論值，N/(mm·μm),見6.5.2.1a；

      C_M——理論修正系數，見6.5.2.1b;

      C_R——輪坯結構系數，見6.5.2.1c;

      C_B——基本齒廓系數，見6.5.2.1d;

a)  單對齒剛度的理論值 c’_th，

c’_th值可由式（149）³⁾（^3）該式中的c _th′值是在單對齒寬載荷F_t/b=300N/mm條件下的鋼鋼齒傳輸線經分析得到的。對于斜齒輪按當量齒輪計算）計算。

                  c’_th= …………………………………………………………………………(149)

式中：q’為輪齒柔度的最小值，mm·μm/N。



93X₂±0.241 88 +0.005 29X²₁+0.001 82 X²₂……………………………50)^6]（^6]式（150）已將ISO6336-1：1996式（9.03）中某些排版差錯（如z_n1與z_n2顛倒，C_B=0.000529等）訂正。）

式中：z_n1,z_n2——小、大（斜）齒輪當量齒數。對于內嚙合齒輪，式中（150）中的,z_n2應取為無限大。

3）該式中的c’_th值是在單對齒寬載荷F_t/b＜300N/mm條件下的鋼制齒輪經分析得到的。對于斜齒輪按當量齒輪計算。

采用說明：

6]式（150）已將ISO6336-1：1996式（9 .03）中某些排版差錯（如z_n1與z_n2顛倒，C₈=0.000 529等）訂正。

b)理論修正系數C_M

C_M考慮實驗值對理論值的修正。一般取C_M=0.8。

C）輪坯結構系數C_R

C_R考慮齒輪的輪緣和輻板結構的影響。對于實心齒輪，可取C_R=1。

非實心齒輪可按輪緣厚度S_R和輻板厚度b_s由式（151）計算。

                                 C_R=1+ ………………………………………………….(151)

若b_s/b＜0.2,取b_s/b=0.2；若b_s/b＞1.2，取b_s/b=1.2；若S_R/m_n＜1,取S_R/m_n=1。

d)基本齒廓系數C_B

C_B考慮實際基本齒廓與標準基本齒廓的差別對單對齒剛度的影響。C_B由式（152）計算。

                         C_B =〔1+0.5(1.2-h_tp/m_n)〕·〔1-0.02(20°-a_n)〕………(152)

對基本齒廓符合a=20°,h_ap=m_n,h_fp=1.2m_n,ρ_fp=0.2的齒輪（h_ap,h_fp和ρ_fp見表1及圖14），C_B=1。

若小輪和大輪的齒根高不一致，G_B如下計算：

                            C_B=0.5(C_B1+C_B2)…………………………………………(153)

式中：C_B1——小輪的基本齒廓系數，按式（152）確定；

      C_B2——大輪的基本齒廓系數，按式（152）確定。

e)附加說明

1)式（148）只適用于鋼對鋼齒輪，對于其他材料配對的情況，單對齒剛度C′可按下式計算：

                              C′= C′stζ…………………………………(154)

式中：ζ=

      E=

C′st 為鋼C′，E_st為鋼的E；

對鋼與鑄鐵配對：ζ=0.74

對鑄鐵與鑄鐵配對：ζ=0.59

2）式（148）適用于單位齒寬載荷F_AF_t/b≥100N/mm的情況，對于F_AF_t/b<100N/mm的情況，C′應作修正：

 C′= C′stC_MC_RC_Bcosβ ^0.25…………………………………………………(155)

3)一對齒輪副中，若一個齒輪為平鍵聯接，配對齒輪為過盈或花鍵聯接，由式（148）計算的C′增大5%；若兩個齒輪都為平鍵聯接，由式（148）計算的C′增大10%。

6.5.2.2嚙合剛度cy

Cy=(0.75ε_a+0.25) C′………………………………………………(156)

式中：C′——單對齒剛度，見6.5.2.1;

      ε_a——端面重合度。

      上式適用于齒輪和螺旋角β≤30°的斜齒輪。對ε_a＜1.2的直齒輪的cy,需將式（156）計算值減小10%。

6.5.3   簡化方法

基本齒廓符合GB 1356的鋼制剛性盤狀齒輪，當β≤30°，1.2＜ε_a＜1.9時且F_tF_A/b≥100N/mm，可取：

單對齒剛度C′=14N/(mm·μm)

嚙合剛度 cy=20N/(mm·μm)

非實心齒輪的C′，cy可用輪坯結構系數C_R（見6.5.2.1）折算。

其他的基本齒廓的齒輪C′，cy可用基本齒廓系數C_B（見6.5.2.1）折算。

非鋼對鋼配對的齒輪的C′，cy可用式（156）折算（見6.5.2.1）。

7 修正計算應力的系數

7.1計算接觸應力的系數

7.1.1 節點區域系數Z_H

   節點區域系數Z_H是考慮節點處齒廓曲率對接觸應力的影響，并將分度圓上切向力折算為節圓上法向力的系數。

   Z_H數值可由式（157）計算得出。對于具有法面齒形角a_n為20°,22.5°25°的內、外嚙合齒輪，Z_H也可由圖7、圖8和圖9根據比值（X₂+X₁）/(Z₂+Z₁)及螺旋角β查得。

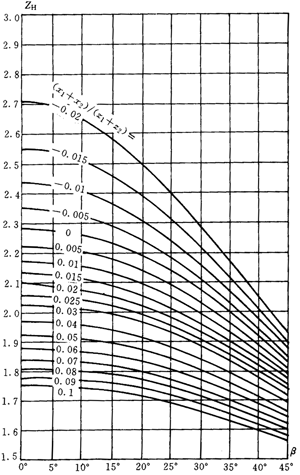

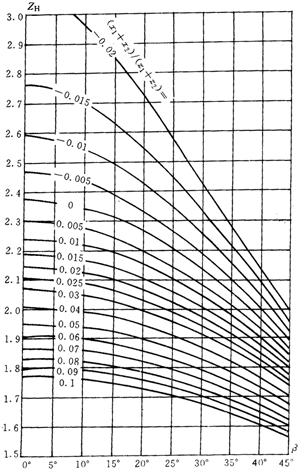

圖7 a_n=20°時的節點區域系數Z_H

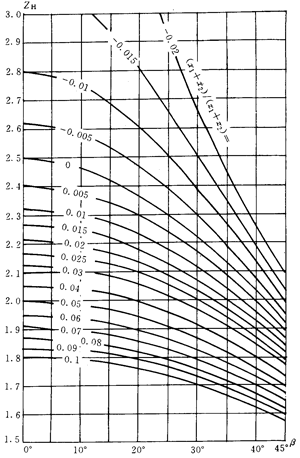

圖8 a_n=22.5°時的節點區域系數Z_H

Z_H= ………………………………………………………(157)

式中：a_t——端面分度圓壓力角；

             a_t =arctan …………………………………………………………(158)

β_b——基圓螺旋角；

             β_b =arctan(tanβcos a_t)…………………………………………(159)

a^ˊ_t——端面嚙合角；

             inv a^ˊ_t=inv a_t+ tan a_n……………………………………(160)

上式中“+”用于外嚙合，“-”用于內嚙合。

圖9 a_n=25°時的節點區域系數Z_H

7.1.2 彈性系數Z_E

   彈性系數Z_E是用以考慮材料彈性模量E和泊桑比對赫茲應力的影響。其數值可按實際材料彈性模量E和泊桑比ν由式（161）計算得出。對于某些常用材料組合的Z_E可參考表18查取。

      Z_E= ………………………………………………………………(161)

當兩齒輪材料均勻鋼時，E₁=E₂=E，V₂=V₂=V，則

      Z_E= …………………………………………………………………(162)

當兩齒輪材料的彈性模量不同時，其當量彈性模量為；

                E= …………………………………………………………(163)

      表18 彈性系數Z_E

7.1.3  重合度系數Z_ε

     重合度系數Z_ε是用以考慮重合度對單位齒寬載荷的影響。Z_ε可由式（164）、（165）、（166）計算得出，也可根據端面重合度ε_a和縱向重合度ε_β由圖10查得。

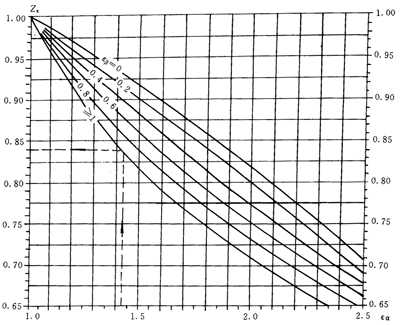

圖10  重合度系數Z_ε

直齒輪：

                                  Z_ε= …………………………………………(164)

斜齒輪：

  當ε_β<1時，

                          Z_ε= ……………………………………(165)

  當ε_β≥1時

                          Z_ε= ……………………………………………………(166)

以上式中；ε_β——端面重合度，

                      ε_β= …………………………(167)

ε_β——縱向重合度，

                                         ε_β= ……………………………(168)

ε_β計算式中，符號“±”和“ ”，上面的用于外嚙合傳動，下面的用于內嚙合傳動；

ε_β計算式中，當大小齒輪的齒寬b不一樣時，采用其中較小值。對人字齒，b=2b_B,b_B為單個斜齒寬度。

7.1.4  螺旋角系數Z_β

     螺旋角系數Z_β是考慮螺旋角造成的接觸線傾斜對接觸應力影響的系數。Z_β數值可由式（169）計算，也可根據分度圓螺旋角β由圖11查得。

                           Z_β= ………………………………………………(169)

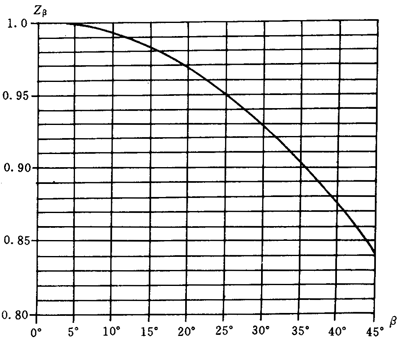

                         圖11 螺旋角系數Z_β

7.1.5  單對齒嚙合系數Z_B，Z_D

      Z_B是把節點C處的接觸應力折算到小輪單對齒嚙合區內界點B處的接觸應力的系數；Z_D則是把節點C處的接觸應力折算到大輪單對齒嚙合區內界點D處的接觸應力的系數（參見圖12）。

Z_B和Z_D可由下述的計算來得到。

端面重合度ε_a2的外嚙合齒輪^4）（^4）對于端面重合度，2＜ε_α＜3的外嚙合齒輪，Z_B和Z_D按兩對齒嚙合的外界點計算）：

先計算參數M₁和M₂：

M₁= ……………………(170)

                          M₂= ……………………(171)

式中d_a1(d_a2)，d_b1(d_b2),Z₁(Z₂)分別為小輪（大輪）的齒根圓、基圓直徑和齒數；a′_t為端面分度圓嚙合角，見式（160）；ε_a為端面重度，見式（167）。

   直齒輪：

   當M₁＞1時，Z_B=M₁；當M₁≤1時，Z_B=1。

   當M₂＞1時，Z_D=M₂；當M₂≤1時，Z_D=1。

斜齒輪：

   當縱向重合度ε_β≥1.0時，Z_B=1，Z_D=1。

   當縱向重合度ε_β＜1.0，Z_B、Z_D由式（172），式（173）確定。

                                     Z_B= M₁-ε_β（M₁-1）……………………………(172)

 當Z_B＜1時，取Z_B=1。

                                    Z_D= M₂-ε_β（M₂-1）……………………………(173)

當Z_D＜1時，取Z_D=1。

對內嚙合齒輪，取Z_B=1，Z_D=1。

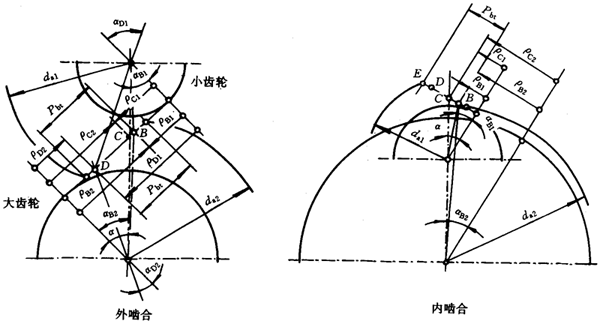

圖12  節點C及單對齒嚙合區B、D處的曲率半徑

4）對于端面重合度，2＜ε_a＜3的外嚙合齒輪，Z_B和Z_D按兩對齒嚙合的外界點計算。

7.2  計算彎曲應力的系數

7.2.1  齒形系數Y_F，Y_Fa

     齒形系數是用以考慮齒形對名義彎曲應力的影響，以過齒廓根部左右兩過渡曲線與30°切線相切點的截面作為危險截面進行計算。

7.2.1.1  齒形系數Y_F

  齒形系數Y_F是考慮載荷作用于單對齒嚙合區外界點時齒形對名義彎曲應力的影響（參見圖13）。



a） 外齒輪的齒形系數Y_F

按圖13所示定義，外齒輪的齒形系數可Y_F由下式確定：

               …………………………………(174)

式中：m_n——齒輪法向模數，mm；

      a_n——法向分度圓壓力角；

a_Fen,h_Fe,s_Fn的定義見圖13。

式（174）適用于標準或變位的直齒輪和斜齒輪。對于斜齒輪，齒形系數按法截面確定，即按當量齒數z_n進行計算。大、小輪的齒形系數應分別確定。Z_n應按式（178）計算。

用齒條刀具加工的外齒輪的Y_F可用表19中的公式計算。

本計算方法需滿足下列條件：

1）30°切線的切點應位于由刀具齒頂圓角所展成的齒根過渡曲線上；

2）刀具齒頂必須有一定大小的圓角，即ρfp≠0。刀具的基本齒廓尺寸見圖14。

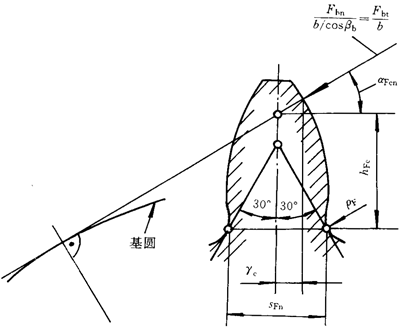

圖13 影響外齒輪齒形系數Y_F的各參數

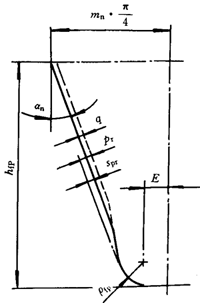

圖14刀具基本齒廓尺寸

表19 外齒輪齒形系數Y_F的有關公式

序號	名稱	代號	計算公式	公式號	備注
1	刀尖圓心至刀齒 對稱線的距離	E		(175)	hfp——基本齒廓齒根高 Spr=Pr-q見圖14
2	輔助值	G		(176)	x——法向變位系數
3	基圓螺旋角	Βb	arcos[ ]	(177)
4	當量齒數	Zn		(178)
5	輔助值	H		(179)	用牛頓法解時可取初始值 θ=-H/（1-2G/ zn）
6	輔助值	θ	（2G/zn）tanθ-H	(180)
7	危險截面齒厚與 模數之比			(181)
8	切點處曲率半徑 與模數之比			(182)
9	當量直齒輪端面 重合度	εan		(183)	εa見式（167）
10	當量直齒輪分度 圓直徑	dn		(184)
11	當量直齒輪基 圓直徑	dbn	dncos an	(185)
12	當量直齒輪頂 圓直徑	dan	dn+dn-d	(186)	dn –齒頂圓直徑 d-分度圓直徑
13	當量直齒輪單對齒 嚙合區外界點直徑	den	注：式中“ ”處對外嚙取“一”，對內嚙合取“+” （187）7]（7]式（187 相應的ISO6336-3：1996式（4.16）有誤，已訂正）
14	當量齒輪單齒嚙合 外界點壓力角	aen	arcos	(188)
15	外界點處的齒厚半角	ye	(189)
16	當量齒輪單齒嚙合 外界點載荷作用角	aFen	aen-ye	(190)
17	彎曲力臂與 模數比		(191)
18	齒形系數	YF		(174)
注：在表中19至表22中，長度單位為mm；角度單位為rad.

b)  內齒輪的齒形系數Y_F

 內齒輪的齒形系數Y_F不僅與齒數和變位系數有關，且與插齒刀的參數有關。為了簡化計算，可近似地按替代齒條計算（見圖15）。替代齒條的法向齒廓與基本齒條相似，齒高與內齒輪相同，法向載荷作用角a_Fen等于a_n，并以腳標2表示內齒輪，有關計算公式見表20（適用于z₂＞70）。

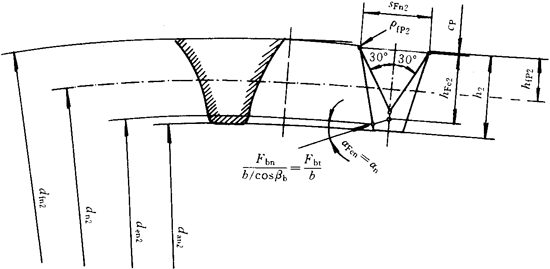

圖15 影響內齒輪齒形系數Y_F的各參數

采用說明：

7]式（187）相應的ISO6336-3：1996式（4.16）有誤，已訂正。

由于內齒輪通常用齒輪形刀具切制而成，其齒根過渡圓弧半徑ρ_F2常常是較小的。當ρ_F2未知時，可近似取ρ_F2=0.15m_a.

表20 內齒輪齒形系數Y_F的有關公式

采用說明：

8]式（194）相應的ISO6336-3：1996式（4.3）定義不合我國慣用定義，已訂正。

9]ISO6336-3：1996式（4.21）首項誤為1/2，已訂正為2。

10]已按8]訂正將式（1980中有關符號變號。

7.2.1.2齒形系數Y_Fa

齒形系數Y_Fa是考慮當載荷作用于齒頂時齒形對名義彎曲應力的影響，用于近似計算。Y_Fa只能與Y_t一起作用。

a)  外齒輪的齒形系數Y_Fa按圖16定義，并可由下式確定：

                     Y_Fa=

采用說明：

8]式（194）相應的ISO6336-3：1996式（4.23）定義不合我國慣用定義，已訂正。

9]ISO6336-3：1996式（4.21）首項誤為1/2，已訂正為2。

10]已按8]訂正將式（198）中有關符號變號。

式（199）適用于ε_an＜2的標準或變位的直齒輪和斜齒輪。大、小輪的Y_Fa應分別確定。

對于斜齒輪，齒形系數按法截面確定，即按當量齒數Z_n確定，當量齒數Z_n可用式（178）計算。

用齒條刀具加工的外齒輪的Y_Fa可按表21中的公式計算，或按圖18a～18d相應查取。不同參數的齒形所適用的圖號見表23。

圖18a～18d的圖線適用于齒頂不縮短的齒輪。對于齒頂縮短的齒輪，實際彎曲力臂比不縮短時稍小一些，因此用以上圖線查取的值偏于安全。

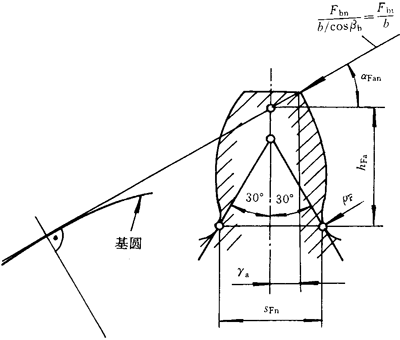

 圖16 影響外齒輪齒形系數Y_Fa的各參數

表21  外齒輪齒形系數Y_Fa的有關公式

b)  內齒輪的齒形系數Y_Fa

內齒輪的齒形系數Y_Fa可近似地按替代齒條計算。此替代齒條的法向齒廓與基本齒條相似，齒高與內齒輪相同，并取法向載荷作用角a_Fan等于a_n（參見圖17）。以腳標2表示內齒輪。有關計算公式見表22（適用于z₂＞70）。

與圖18a18e各齒形參數相對應的內齒輪齒形系數Y_Fa也可由表23查取。

 表22 內齒輪齒形系數Y_Fa的有關公式

序號	名稱	代號	計算公式	公式號	備注
1	當量內齒輪分圓直徑	dn2		(192)	d2——內齒輪分圓直徑
2	當量內齒輪根圓直徑	dfn2	dn2+ df2- d2	(193)	df2——內齒輪根圓直徑
3	當量內齒輪頂圓直徑	dan2	dn2+ da2- d2	(205)	da2——內齒輪頂圓直徑
4	當量內齒輪齒根高	hfp2		(194)
5	內齒輪齒根過渡圓半徑	ρF2	當ρF2已知時取已知值；當ρF2未知時取為0.15mn	(195)
6	刀具圓角半徑	ρfp2	當齒輪型插齒刀頂端ρfp2已知時取已知值；當ρfp2未知時取ρfp2≈ρF2	(196)
7	危險截面齒厚與模數之比			(197)	spr=pr-q見圖14
8	彎曲力臂與模數之比		(206)11]
9	齒形系數	YFa	(6hFa2/mn)/( shFn2/mn)2                                    (199a)
注：對變位齒輪，仍取標準齒高。

采用說明：

11]已按8]訂正將式（206）中有關符號變號。

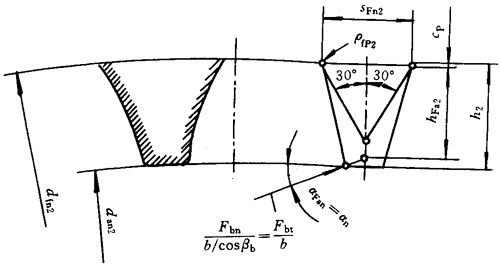

圖17影響內齒輪齒形系數Y_Fa的各參數

表23 幾種基本齒廓齒輪的Y_Fa

注：a_n=20°;h_ap/ m_n =1.0,h_fp/m_n=1.25;ρ_fp/m_n=0.38

對內齒輪：當ρ_F=0.15 m_n,h_fp=1.25 m_n,h_ap= m_n時，Y_Fa=2.053

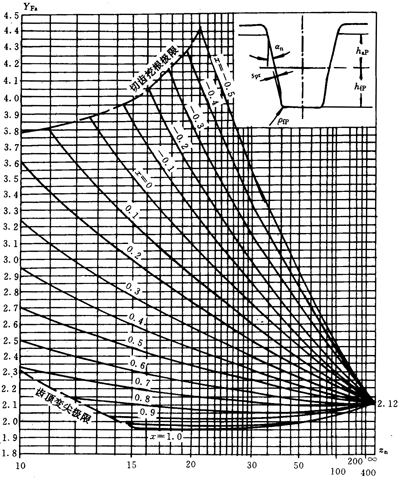

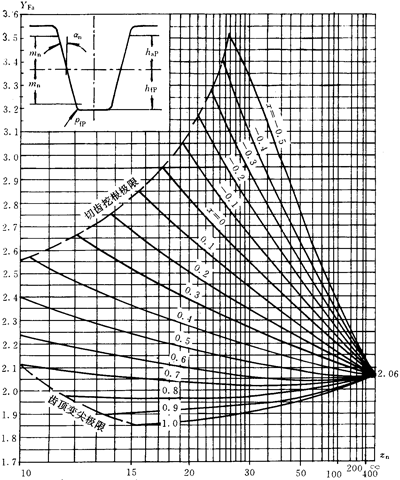

圖18a 外齒輪齒形系數Y_Fa

注：a_n=20°;h_ap/m_n=1.0,h_fp/m_n=1.25;ρ_fp/m_n=0.3

對內齒輪：當ρ_F=0.15 m_n,h_fp=1.25 m_n,h_ap=m_n時，Y_Fa=2.053

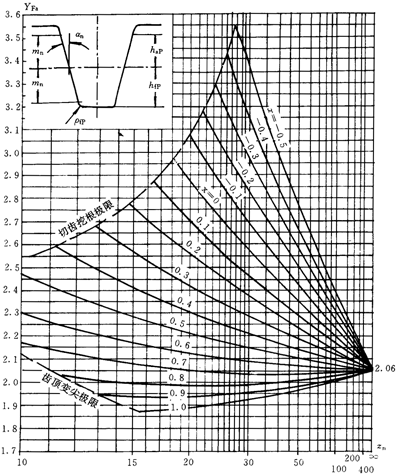

圖18b外齒輪齒形系數Y_Fa

注：a_n=22.5°;h_ap/m_n=1.0,h_fp/m_n=1.25;ρ_fp/m_n=0.4

對內齒輪：當ρ_F=0.15 m_n,h_fp=1.25 m_n,h_ap=m_n時，Y_Fa=1.87

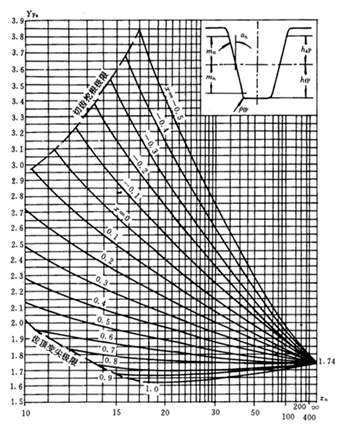

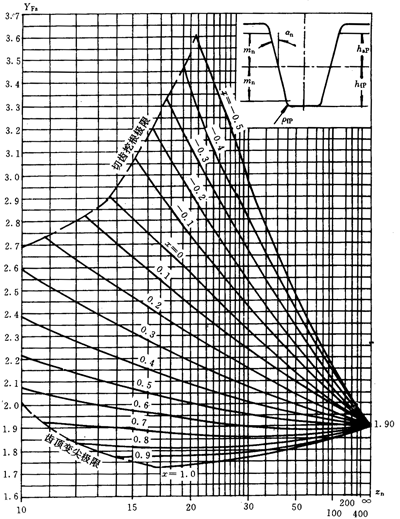

圖18c 外齒輪齒形系數Y_Fa

注：a_n=20°;h_ap/m_n=1.0,h_fp/m_n=1.4;ρ_fp/m_n=0.4;s_pr=0.02m_n

圖18d 外齒輪齒形系數Y_Fa

注：a_n=25°;h_ap/m_n=1.0,h_fp/m_n=1.25;ρ_fp/m_n=0.318

圖18e 外齒輪齒形系數Y_Fa

7.2.2 應力修正系數Y_s,Y_sa

      應力修正系數Y_s和Y_sa是將名義彎曲應力換算成齒根局部應力的系數。它考慮了齒根過渡曲線處的應力集中效應，以及彎曲應力以外的其他應力對齒根應力的影響。

       應力修正系數不僅取決于齒根過渡曲線的曲率，還和載荷作用點的位置有關。Y_s用于載荷作用于單對齒嚙合區外界點的計算方法（方法一），Y_sa則用于載荷作用于齒頂的計算方法（方法二）。

7.2.2.1 應力修正系數Y_s

 應力修正系數Y_s僅能與齒形系數Y_F聯用。對于a_n齒形角為20°的齒輪，Y_s可按式（207）計算。對于其他齒形角的齒輪，可按此式近似計算Y_s.

          ……………………………(207)

   上式適用范圍為：1≤q_s＜8

式中：L——齒根危險截面處齒厚與彎曲力臂的比值：

                               L= …………………………(208)

s_Fn——齒根危險截面齒厚。外齒輪由式（181）計算，內齒輪按式（197）計算。

h_Fe——彎曲力臂。外齒輪由式（191）計算，內齒輪由式（198）計算。

q_s——齒根圓角參數，其值為：

                            q_s= ………………………………(209)

ρ_F——30°切線切點處曲率半徑。外齒輪由式（182）計算，內齒輪由式（195）計算。

Y_s不宜用圖解法確定。

7.2.2.2應力修正系數Y_sa

應力修正系數Y_sa僅能與齒形系數Y_Fa聯用，并且只能用于ε_an＜2的齒輪傳動。

對于齒形角a_n為20°的齒輪，Y_sa可按式（210）計算。對于其他齒形角的齒輪，可按此式近似計算Y_sa。

………………………(210)

上式適用范圍為1≤q_s＜8，

式中：La=sFn/hFa;

          s_Fn——外齒輪由式（181）計算，內齒輪由式（197）計算；

          h_Fn——外齒輪由式（204）計算，內齒輪由式（206）計算；

          q_s——按式（209）計算。

   用齒條刀具加工的外齒輪，其應力修正系數Y_sa也可按當量齒數和法向變位系數從圖19a～19e查取。對于短齒和有齒頂倒角的齒輪來說，使用這些圖中的Y_sa值，其承載能力是偏向安全的。不同參數的齒形所適用的圖號見表24。

表24 幾種基本齒廓齒輪的Y_sa

注：a_n=20°;h_ap/m_n=1.0,h_fp/m_n=1.25;ρ_fp/m_n=0.38

對內齒輪：當ρ_F=0.15m_n,h_fp=1.25m_n,h_ap=m_n時，Y_Sa=2.65

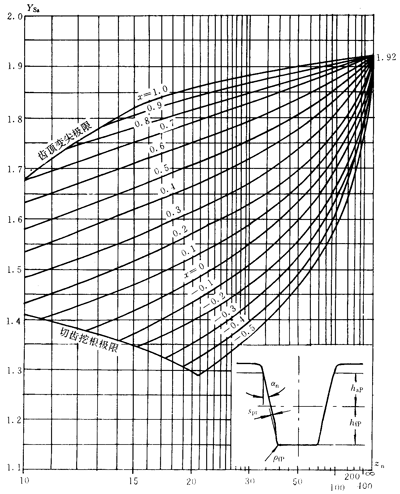

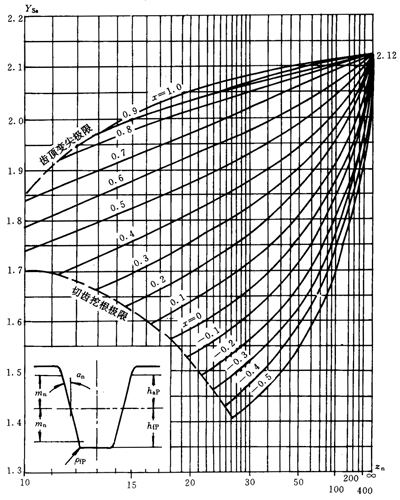

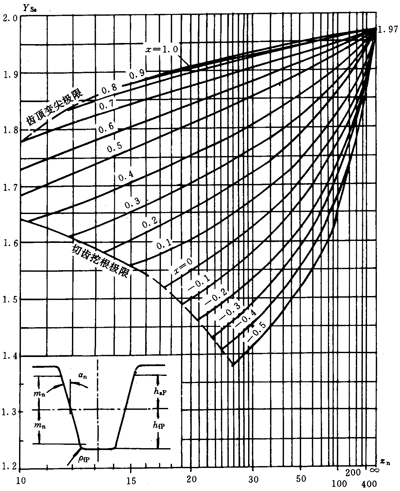

圖19a 外齒輪應力修正系數Y_sa

注：a_n=20°;h_ap/m_n=1.0,h_fp/m_n=1.25;ρ_fp/m_n=0.3

對內齒輪：當ρ_F=0.15m_n,h_fp=1.25m_n,h_ap=m_n時，Y_Sa=2.65

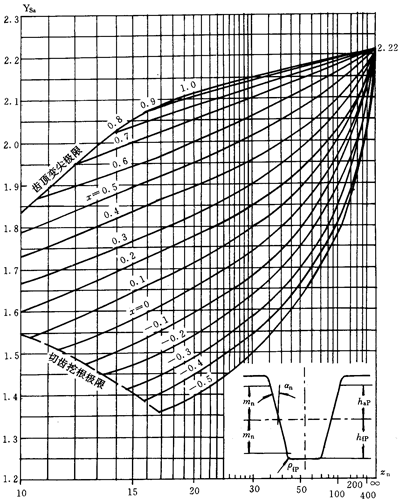

圖19b 外齒輪應力修正系數Y_sa

注：a_n=22.5°;h_ap/m_n=1.0,h_fp/m_n=1.25;ρ_fp/m_n=0.4

對內齒輪：當ρ_F=0.15m_n,h_fp=1.25m_n,h_ap=m_n時，Y_Sa=2.76

圖19c 外齒輪應力修正系數Y_sa

注：a_n=20°;h_ap/m_n=1.0,h_fp/m_n=1.4;ρ_fp/m_n=0.4;s_pr=0.02m_n

圖19d 外齒輪應力修正系數Y_sa

注：a_n=25°;h_ap/m_n=1.0,h_fp/m_n=1.25;ρ_fp/m_n=0.318

圖19e 外齒輪應力修正系數Y_sa

7.2.2.3 齒根有磨削臺階齒輪的應力修正系數

靠近齒根危險截面的磨削臺階（參見圖20），將使齒根的應力集中增加很多，因此其應力集中系數相應地要增加。計算時應當用式（211）的Y_sg代替式（207）Y_s,用公式（212）的Y_sag代替式（210）Y_sa.

              ……………………………………(211)

               ……………………………………(212)

上述二式僅適用于 的情況。

當磨削臺階高于齒根30°切線切點時，其磨削臺階的影響將比式（211）和式（212）計算所得的小。

Y_sg和Y_sag也考慮了齒根厚度的減薄。

圖20齒根磨削臺階

7.2.3彎曲強度計算的重合度系數Y_ε

重合度系數Y_ε是將載荷由齒頂轉換到單對齒嚙合區外界點的系數。

Y_ε可用式（213）計算。

………………………………(213)

式中： ——當量齒輪的端面重合度。



7.2.4 彎曲強度計算的螺旋角系數Y_β

螺旋角系數Y_β是考慮螺旋角造成的接觸線傾斜對齒根應力產生影響的系數。其數值可由式（214）和（215）計算。

       …………………………………(214)

       ………………………………(215)

上面式中：當ε_β＞1時，按ε_β=1計算，當Y_β＜0.75時，取Y_β=0.75；當β＞30°時，按β=30°計值。

螺旋角系數Y_β也可根據β角和縱向重合度ε_β由圖21查取。

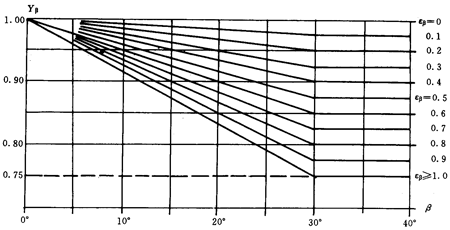

圖21 螺旋角系數Y_β
