漸開線圓柱齒輪圖樣上應注明的尺寸數據
本標準規定漸開線圓柱齒輪圖樣上應注明的尺寸數據,在特殊情況下,還應補充其它有用的或必需的數據。
本標準等效采用國際標準ISO1340-1976《圓柱齒輪—為了獲得所需要的齒輪用戶提供給制造廠家的數據》。
1 需要在圖樣上標注的一般尺寸數據
1.1    頂圓直徑及其公差
1.2    分度圓直徑
1.3    齒寬
1.4    孔(軸)徑及其公差
1.5    定位面及其要求
1.6    齒輪表面粗糙度
2需要用表格列出的數據
  2.1法向模數
  2.2齒數
  2.3基本齒廓(符合GB 1356-78《漸開線圓柱齒輪基準齒形》時僅注明齒形角,不符合時則應以圖詳述其特性)
  2.4齒頂高系數
  2.5螺旋角
  2.6螺旋方向
  2.7徑向變位系數
  2.8齒厚:公稱值及其上、下偏差(法向齒厚公稱值及其上、下偏差,或公法線平均長度及其上、下偏差,或量柱(球)測量距及其上、下偏差)
  2.9精度等級
  2.10齒輪副中心距及其極限偏差
  2.11配對齒輪的圖號及其齒數
  2.12檢驗項目代號及其公差(或極限偏差)值
3其它
根據齒輪的具本體形狀及其技術條件的要求,還應給出其它一切在齒輪加工和測量時所必需的數據。
3.1 對一帶軸的小齒輪,以及軸、孔不作為定心基準的大齒輪,在切齒前作定心檢查用的表面最大徑向跳動量必須規定。
3.2為檢驗輪齒的加工精度,對某些齒輪尚需指出其它一些技術參數(如基圓直徑),或其它作為檢測用的尺寸參數和形位公差(如齒頂圓柱面)。
3.3當采用設計齒形、設計齒向時應以圖樣詳述其參數。
3.4給出必要的技術要求。
4示例

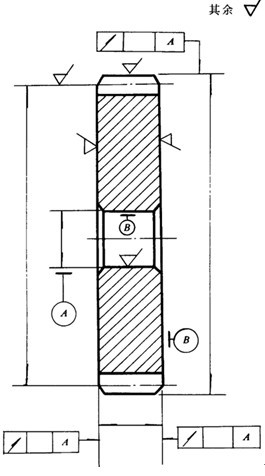

圖樣中的參數表一般放在圖樣的右上角。參數表中列出的參數項目可根據需要增減,檢驗項目按功能要求而定。圖樣中的技術要求一般放在該圖的右下角,如下圖所示:





法向模數
mn

齒數

齒形角
α

齒頂高系數
ha*

螺旋角
β

螺旋方向

徑向變位系數
x

齒厚

精度等級

齒輪副中心距
及其極限偏差
α±fα

配對齒輪
圖號

齒數

公差組
檢驗項目代號
公差(或極限偏差)值









技術要求

標題欄

附錄A
齒厚的幾種檢驗方法在表格中的標注示例
(參考件)
齒厚
法向齒厚公稱值及其上、下偏差

齒厚
公法線平均長度及基上、下偏差

跨齒(槽)數
k

齒厚
量柱(球)測量距及其上、下偏差

量柱(球)的直徑
dm

附加說明:
本標準由中華人民共和國機械工業部提出,由機械工業部鄭州機械研究所歸口。
本標準由機械工業部鄭州機械研究所負責起草。
本標準主要起草人張遠國、趙梅珍、謝時驊。
