系統應用實例
【本章摘要】本章主要介紹了系統的開發環境，與本課題有關的圖紙管理模塊、齒輪設計漠塊、工程數據庫模塊的實現技術簡介，并通過實例討論了它們在系列產品設計以及其它方面的應用。
6.1系統功能簡介與開發環境
“減速機計算機輔助設計、繪圖及圖紙管理系統”以浙江大學工程及計算機圖形學研究所開發的MCADDS系統為基礎，結合減速機產品開發而成。該系統不僅具有MCADDS系統的基本功能，還具有齒輪嚙合的校核、齒輪傳動系統的設計校核、信息管理等功能，初步實現了面向減速機設計與繪圖的智能化CAD環境。
6.1.1系統構成與主要功能

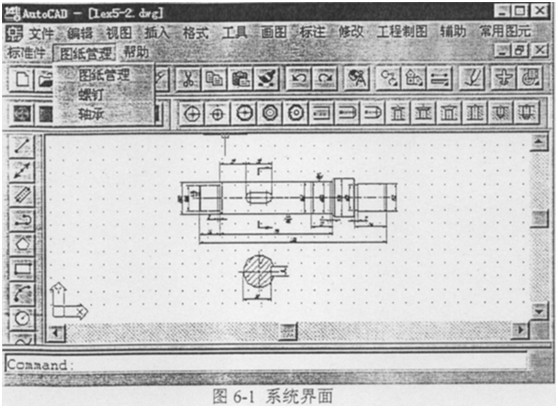

減速機計算機輔助設計、繪圖及圖紙管理系統主要包括MCADDS子系統和減速機CAD子系統二大部分，MCADDS系統是一個相對通用的圖形設計與圖紙管理系統，適用于各種機械產品，包括符合國家標準的繪圖平臺、基于事物特性表的通標件庫和面向信息集成的圖紙管理等三個模塊；減速機CAD系統是針對減速機的設計計算開發的，對零部件具有通用性，包括齒輪嚙合校核、齒輪傳動系統的設計與校核。圖6-1為MCADDS系統界面。該系統的主要內容如下：
1、繪圖平臺
符合國家標準的繪圖環境設置，具備通用工程圖繪圖功能，更方便地完成形位公差、粗糙度及零件號的標注、標題欄及其填寫。本系統從基本參數設置到各種符號標注全部采用國家標準進行二次開發，為機械產品設計提供了完善的繪圖平臺。
2、通標件庫
建立符合最新國家標準的、基于事物特性表的銷、螺母、螺栓、螺釘、擋圈和墊圈等10種標準件參數化繪圖程序庫。
3、減速機設計與繪圖
提取常用結構單元（軸套類、叉架類、盤蓋類、箱體類、螺紋聯結類等）,并全部建立參數化繪圖程序。用通用CAD系統直接繪制的圖形是以實體（如點、線、圓弧等）為單位管理的，圖形修改、查詢很不方便。本系統通過定義擴展實體數據（XData）實現了全部的圖形結構化管理，將具有工程意義的結構圖形定義為圖元，大大提高了設計效率。
4、裝配圖生成
零件圖生成后，按照零件圖的圖形信息自動生成裝配圖。
5、圖紙管理
面向產品信息的集成管理，對產品圖紙進行合理的分類、編碼，建立產品結構數據庫，對具體圖紙進行查看、修改、存儲，形成產品生產所需的三表（圖樣目錄、外購件表、標準件表）。在產品圖形設計環境中實現圖紙信息管理，對用CAD系統進行產品開發具有重要意義。本系統通過ODBC接口實現了圖紙與設計信息的集成管理，不僅能對具體圖紙進行查看、修改、存儲，而且能對產品信息進行查詢和統計，形成工程產品生產所需的三表。
6、減速機設計計算
完成減速機機構的傳動系統設計與校核計算。
6.1.2開發環境
本課題采用的軟件平臺：運行環境Windows95/98平臺和AutoCAD R14軟件，數據庫采用了FoxPro2.5和Acess，數據庫的接口采用ODBC3.0。開發環境ADS和ObjectARX，系統編程環境為Visual C++5.0和Visual Basic6.0。

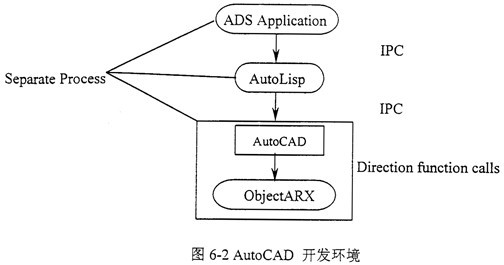

AutoCAD開發環境如圖6-2所示。
6.2系統應用
6.2.1齒輪嚙合校核和齒輪傳動系統設計與校核
本系統根據企業的要求，將行業的普遍需求和企業的特殊需求結合起來，既具有通用性，又具有專用性。通用性表現為可以對任意類型的的圓柱齒輪嚙合對（包括直齒輪、斜齒輪之、行星齒輪的內嚙合和外嚙合等等）進行校核，專用性表現為針對一級、二級直齒輪斜齒輪和斜齒化嚙合傳動系統的設計與校核。

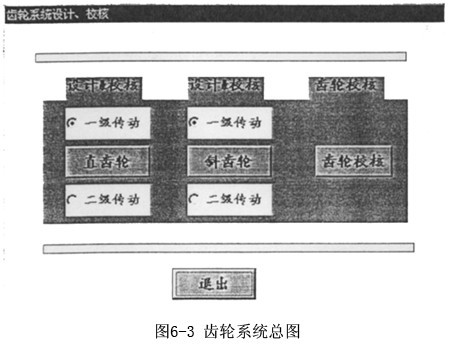

系統總界面見圖6-3。用按紐替代菜單形式，使得界面更直觀。

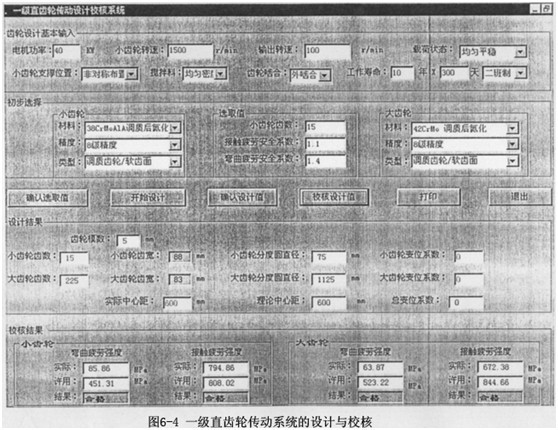

一級直齒輪嚙合傳動系統的設計與校核見圖6-4。

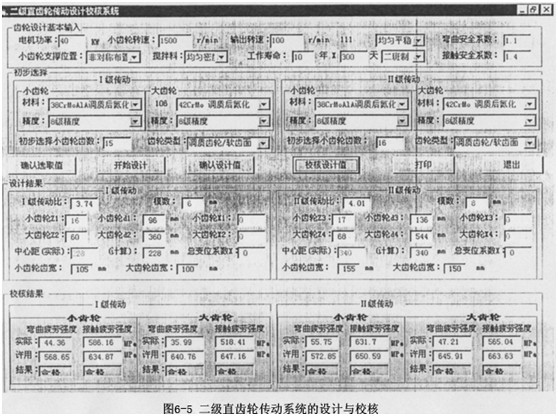

二級直齒輪嚙合傳動系統的設計與校核見圖6-5。

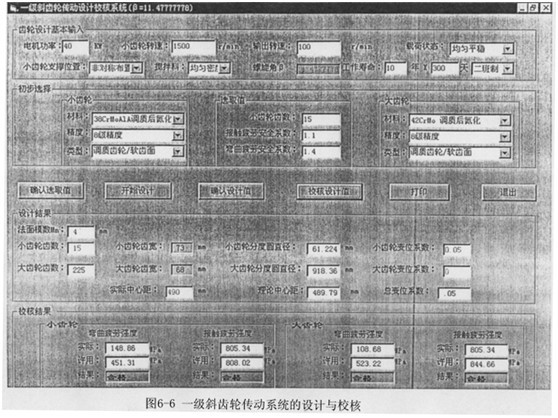

一級斜齒輪嚙合傳動系統的設計與校核見圖6-6。

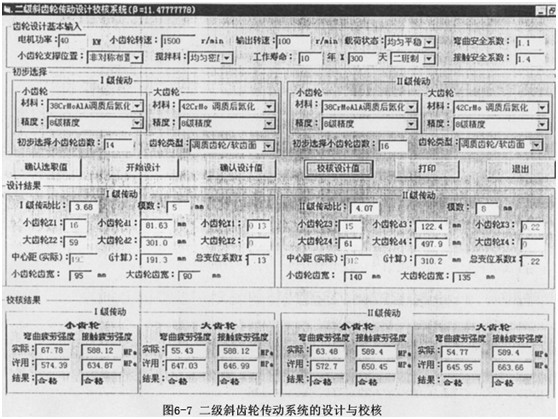

二級斜齒輪嚙合傳動系統的設計與校核見圖6-7。

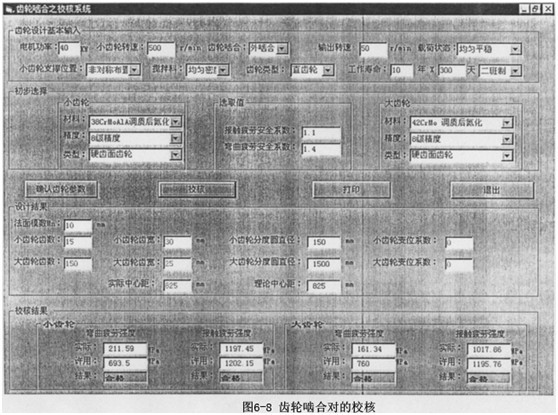

齒輪對嚙合系統校核模塊見圖6-8。
6.2.2圖紙管理系統

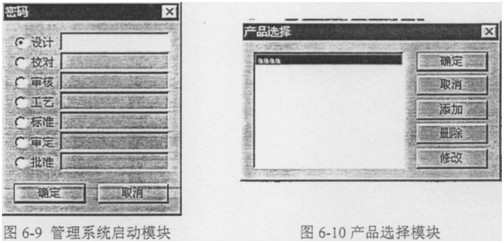

進入圖紙管理系統，首先進行管理系統啟動模塊，見圖6-9：

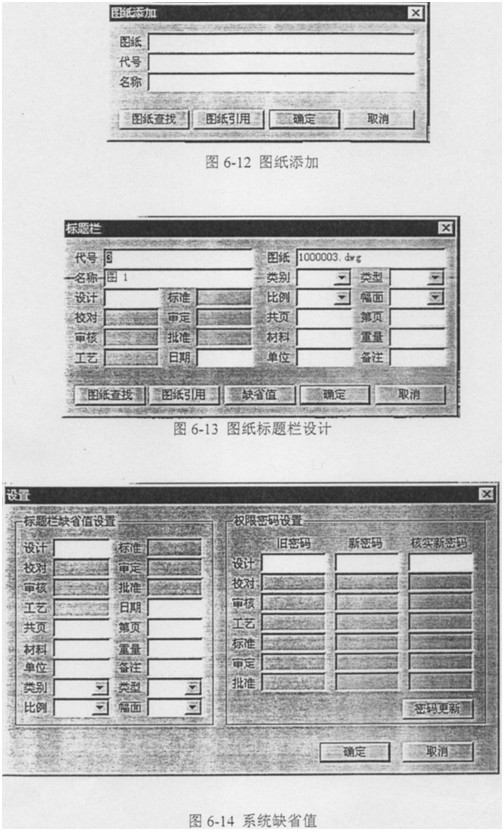

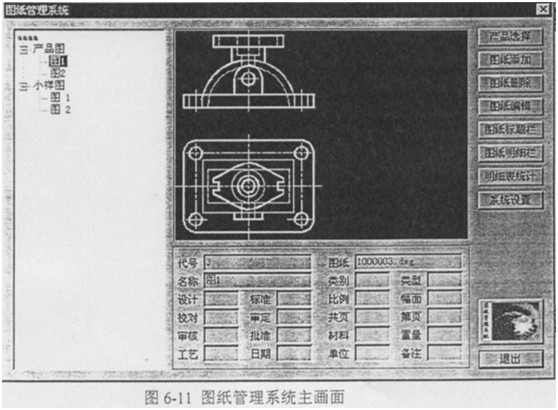

根據相應項的密碼輸入，再選擇/添加/刪除產品，見圖6-10，進行圖紙管理系統的主畫面（見圖6-11），進而對產品選擇、圖紙進行添加、刪除（圖6-12）及其編輯，明細表、標題欄的設計（圖6-13）以及一些系統缺省值（圖6-14）的固定等等；
6.2.3工程數據庫管理

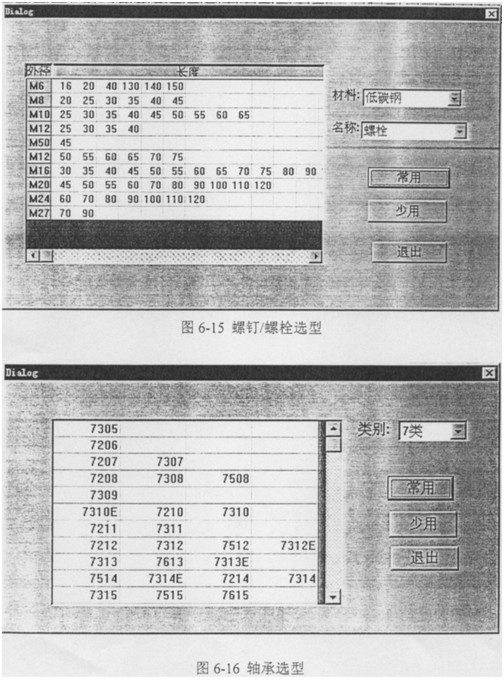

針對企業的實際需求，在庫存-設計模塊，控制設計人員對螺釘/螺栓（見圖6-16）和軸承（見圖6-16）的選型。盡可能減少零件的庫存量，從而達到合理利用企業的資源。
