上海賽加重工機械制造有限公司
Shanghai Heavy Machinery Manufacturing Co., Ltd. Saiga

產品展示

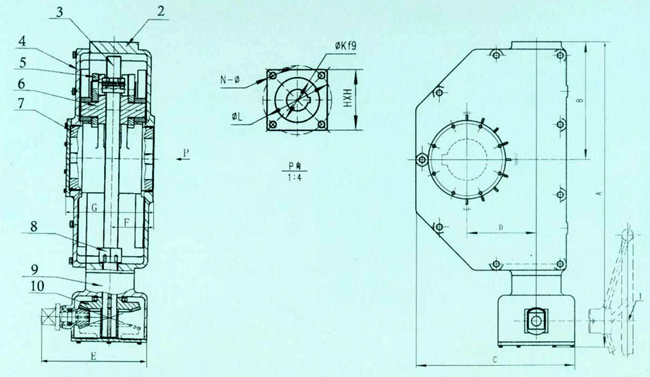

XLS系列絲械螺母式閥門減速器外形及安裝尺寸

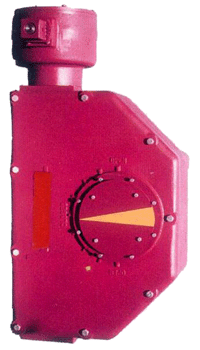

XLS系列絲械螺母式閥門減速器
XLS系列絲杠螺母式閥門減速器連接尺寸表
型號
A
B
C
D
E
F
G
H
φKf9
φ1
N-φ
重量kg
XLS1
938
362
493
216
332
130
280
267×267
197
304.8
4-28.5
235
XLS1B*
XLS2
1180
448
671
266.7
467
165
348
381×381
260.2
425.5
4-38.3
275
XLS2B*
XLS3
1539
594
924
355.6
567
228.3
476
φ667
304.9
584.2
6-33
310
XLS3B*
XLS系列絲械螺母式閥門減速器特點及用途與技術參數
XLS系列絲模具螺母式閥門減速器主要件明細表
10
錐齒輪
1
45GB699-88

9
齒輪箱體
1
HT200GB9438-88

8
限位螺母
1
45GB699-88

7
轉臂
1
QT450-10GB1348-88

6
滑塊
1
ZCu AL9Mn2

5
連桿
3
45GB699-88

4
蓋
3
HT200GB9438-88
WCB GB12229-88
3
絲桿
1
40Cr

2
殼體
1
HT200GB9438-88
WCB GB12229-88
1
手輪
1
HT200GB9438-88
WCB GB12229-88
序號
名稱
數量
材料
可選材質
XLS系列絲械螺母式閥門減速器產品特點及技術參數
    主要用途
   適用于大型蝶閥和球閥等閥門。
   結構特點
   1、速比大、輸出扭矩大，相對體積小。
   2、通過變換齒輪箱與殼體的相對位置，即可做地下頭使用。
   3、設計符合AWWA C504規范要求。
   安裝程序
   1、檢查殼體法蘭盤的連接尺寸與訂貨要求是否一致，與要西裝的閥體外伸軸及安裝法蘭盤是否相符。
   2、檢查無誤裝本裝置裝于閥門上。
   3、轉動裝置上的手輪，調整限位螺母，使指示盤上的指示針能在全關時指向CLOSED，全開時指向OPEN。
   維修保養
   1、不得在超越本裝置額定工況的條件下使用。
   2、將所有活動零件用美孚EP-2潤滑脂厚厚涂上一層。
   3、每兩年定期檢查裝置潤滑情況。
   XLS系列絲杠螺母式閥門減速器技術參數

型號
輸出轉扭
速比
開啟圈數
錐齒輪速比
最大閥桿直徑
XLS1
25000
720：1
180
3：1
127.3
XLS1B*
XLS2
57000
1100:1
275
5:1
171.7
XLS2B*
XLS3
122000
2200：1
550
7.5:1
203.5
XLS3B*
注：*號減速器為地下式
頁次：1/1  每頁10條  共2條信息  分頁：[1]

上海賽加重工機械制造有限公司

電話：021-67157345  傳真：021-67159003  地址：上海市奉賢區西渡鎮工業園
