四相并列連桿脈動無級變速器簡介及結構圖

 概述

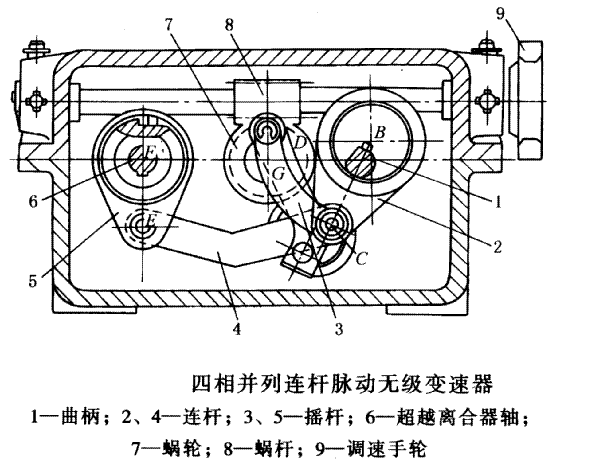

圖 15-3-10為這種變速器的結構簡圖（國際上稱為Zero-Max型）。輸入軸上裝有相位差為90°的四個偏心盤（曲柄）1，每一相帶動由兩個四桿機構串接而成的六桿曲柄搖桿機構（由偏心曲軸1、連桿2和4、中間搖桿3和裝有超越離合器的搖桿5組成）。當驅動曲軸1轉動時，從動搖桿5作往復運動，通過超越離合器將擺動轉換成輸出軸的單向旋轉運動。
改變轉速時可旋轉調速手輪9，通過蝸桿8帶動蝸輪7繞中心G轉動，而固接其上的中間搖桿3的支點D也隨之轉動，這就改變了搖桿3的位置及機構機架的尺寸比例，從而導致從動搖桿5的擺動量產生變化，實現調速的目的。
無級變速器在承載或靜止狀態下，均可調速。高速時，變速器呈恒功率特性，低速時呈恒轉矩特性。
MT型四相并列連桿脈動無級變速器

四相并列連桿脈動無級變速器的適用范圍及標記

 適用范圍及標記示例
（1）適用范圍
四相并列連桿脈動無級變速器是由四組平行布置、其相位差為90°的單向超越離合器和曲柄搖桿機構組成的，適用于輸入功率為0.09~0.37kW、以傳遞運動為主的恒轉矩的變速器。

MT型四相并列連桿脈動無級變速器

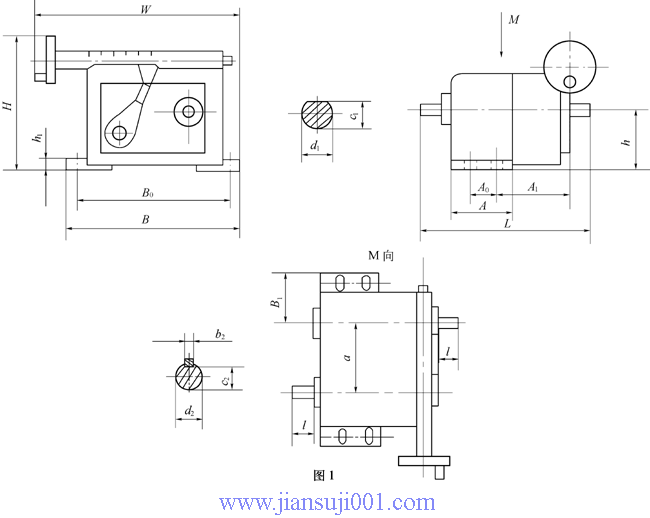

四相并列連桿脈動無級變速器外形及安裝尺寸

MT型四相并列連桿脈動無級變速器

型號
安裝尺寸
軸伸聯接尺寸
外形尺寸
a
h
A
A0
A1
B
B0
B1
h1
配用螺栓
c1
d1
b2
c2
d2
l
W
H
L
MT0.09
63.5
57.3
64
30
39
165
149
51.5
10
4-M5
8
10
4
7.5
10
20
186
122
139
MT0.18
67
167
MT0.37
90
67
90
56
34
226
200
68
18
4-M8
5
12
15
23
234
172
158

四相并列連桿脈動無級變速器的性能參數

 性能參數
                                          /mm
項目
型號
MT0.09
MT0.18
MT0.37
輸入功率/kW
0.09
0.18
0.37
輸入轉速/r·min-1
1440
 空載最大輸入轉矩/N·m
0.597
1.19
2.45
最大輸出轉矩/N·m
2
4.9
7.2
最大輸出功率/kW
0.063
0.136
0.26
輸出轉速范圍/r·min-1
0~300
噪聲聲功率級/dB(A)
65
滑差率ε/%
                 n2=40r/min時, ε=30, η=38
     輸出轉速             n2=150r/min時, ε=12, η=60
                   n2=300r/min時, ε=10, η=70
效率η/%
油池溫升/℃
空載
20
25
30
承載
35
37
38
振動速度有效值/mm·s-1
中心高h≤70mm時為2
清潔度/mg·L-1
雜質含量<132
軸伸徑向圓跳動/mm
d=9~15mm時為0.06
注：1.油池最高溫度不得超過78℃。
2．空載運轉時，變速器調節至最高輸出轉速，2min內啟動5次，不得出現任何故障。
