產品展示

性能特點：

1.減速機是在模塊組合體系的基礎上設計的，可以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易實現各種機型之間的組合聯接。

2.WS系列圓柱蝸桿減速機是斜齒輪級與蝸輪級的組合，單機型的效率最高達89%。

3.傳動比劃分細，范圍廣。組合機型可以形成較大的傳動比，輸出轉速低。

4.安裝形式多樣：可任底腳、B5法蘭或B14法蘭安裝。底腳安裝減速機有兩個機加工的底腳安裝平面，安心軸安裝（37除外）有兩種內徑可供選擇。

WS系列圓柱蝸桿減速電機場所條件

場所條件：

1.環境溫度-40℃～50℃。（0℃以下啟動時潤滑油要加熱到0℃以上。）

2.海拔不超過1000米。

3.輸入轉速不大于1800rpm，齒輪最高圓周速度不超過22m/s。

4.可用于正反運轉。

5.無行業限制。

WS系列圓柱蝸桿減速電機選型指南

選型指南：

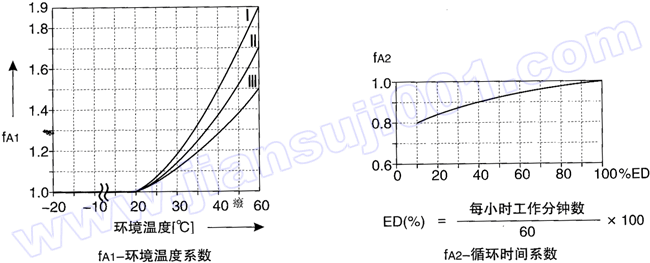

圓柱蝸桿減速機總的工況系數fA的計算方法如下：

f_A=f_AL×f_A1×f_A2

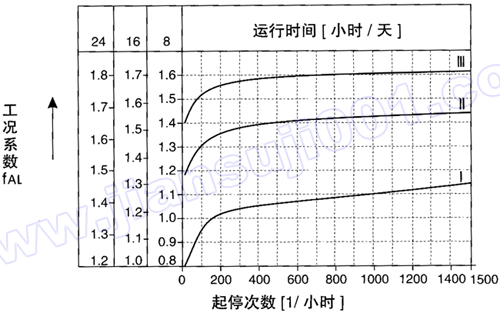

f_AL-載荷特性及每天運行時間系數

f_A1-環境溫度系數

f_A2-循環時間系數

在確定載荷犧牲地性及每天運行時間系數f_AL之前必須先確定一天的運行小時數，每小時的起停次數和負載類型。其中負載類型按下列公式計算：

負載類型

Ⅰ均勻負載，慣性加速系數≤0.2

Ⅱ中等沖擊負載，慣性加速系數≤3

Ⅲ強烈沖擊負載，慣性加速系數≤10

如果慣性加速系數>10，請與廠家聯系。

總工況系數f_A必須滿足下式：使用系數f_B≥總工況系數f_A

使用系數f_B已在后面的選型參數表中列出。

允許的軸伸徑向載荷及軸向載荷

輸出軸端允許的徑向載荷及軸向載荷資料，請與廠家聯系。

減速機的使用與維護請參閱隨機附帶的《減·變速機使用說明書》。

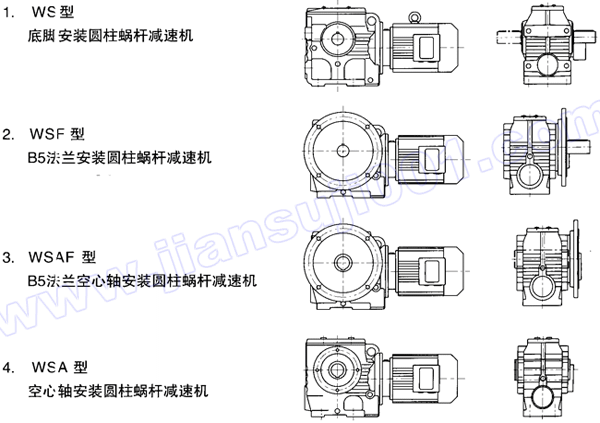

WS系列圓柱蝸桿減速電機結構形式

結構形式：

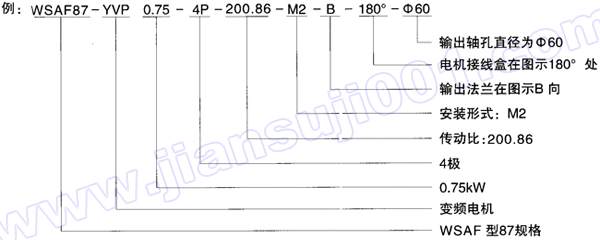

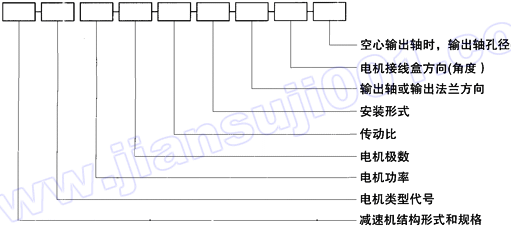

WS系列圓柱蝸桿減速電機型號說明

型號說明：

注：1.輸入軸型沒有電動機的各項內容。

2.無特別說明時Y系列電動機供貨按IP54防護等級。

3.不注明安裝形式時，按安裝形式圖中M1安裝形式供貨。

4.不注明接線盒角度時，按安裝形式圖中0度位置供貨。

5.WS、WSF、WSAF型減速機不注明輸出軸或輸出法蘭方向時，按安裝形式圖中A向供貨。

6.對輸出旋轉方向與輸入旋轉方向有特殊要求的用戶，請與廠家聯系。

WS系列圓柱蝸桿減速電機類型代號及安裝形式圖釋義

電機類型代號：

Y系列	Y	防爆電機	YB	直流電機	Z
制動電機	YEJ	輥道電機	YG	變頻電機	YVP

安裝形式圖釋義

WS系列圓柱蝸桿減速電機選型參數表釋義

選型參數表釋義

電動機率（kW）	輸出轉速（r/min）	輸出轉矩（N·m）	傳動比	使用系數 （fB）	機型號	電機極數	重量
0.75	4.8 5.2 6.1 6.9	972 886 780 696	288.70 268.80 228.56 200.86	2.2 2.4 2.8 3.1	WS 87 WSA 87 WSF 87 WSAF 87	4P 4P 4P 4P	121 119 141 136

1.選型參數表中的機型可與該欄中的任一傳動比搭配。

2.選型參數表中的參數也適用于WSAT機型。

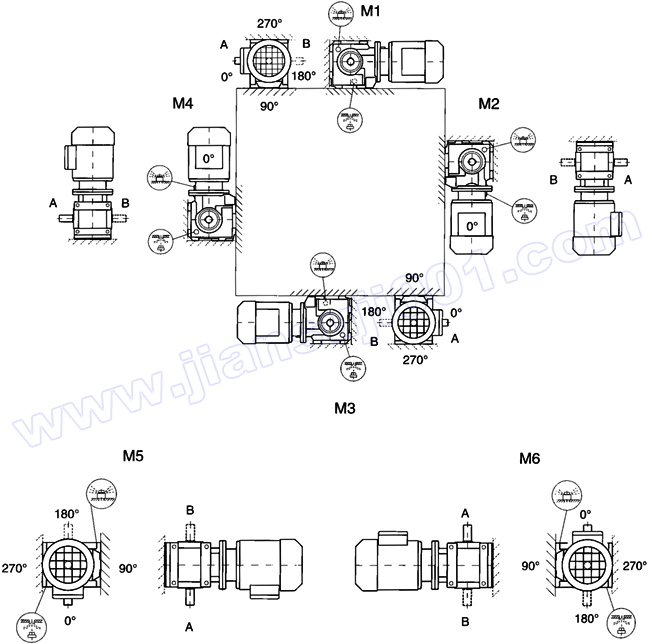

WS37安裝形式圖

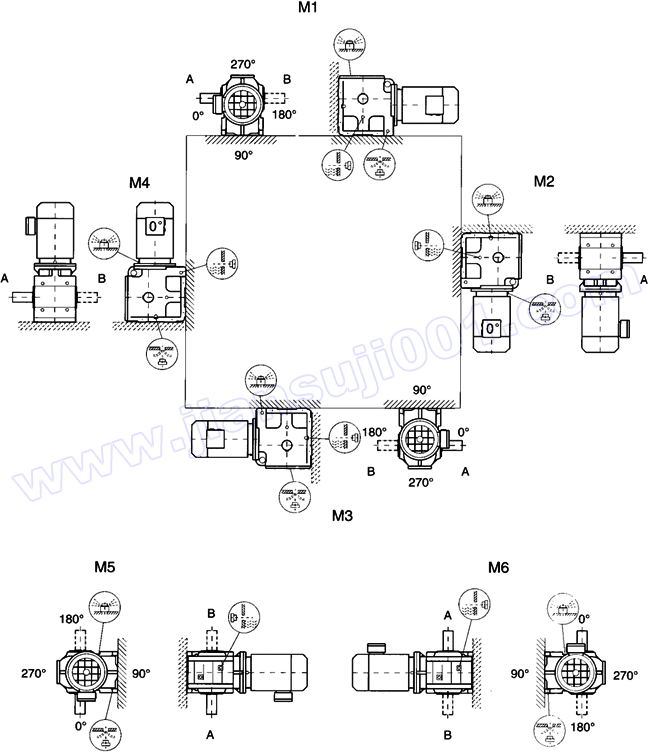

WS47-97安裝形式圖

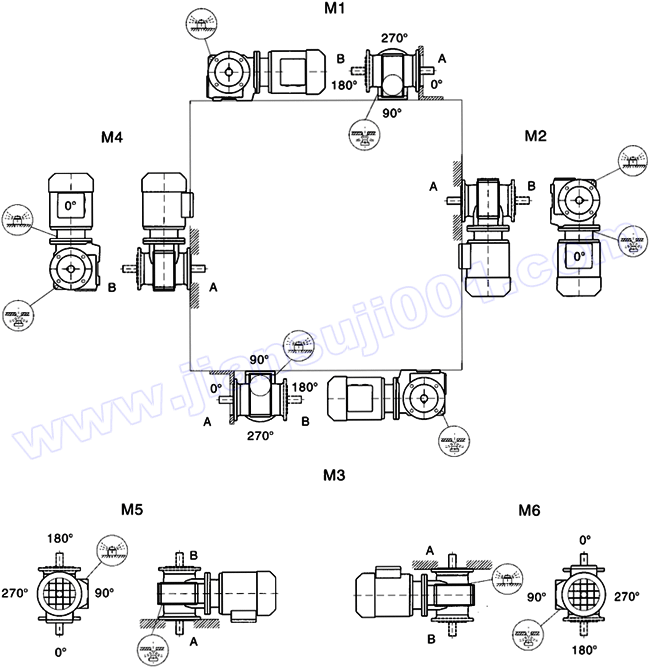

WSF/WSAF37安裝形式圖
