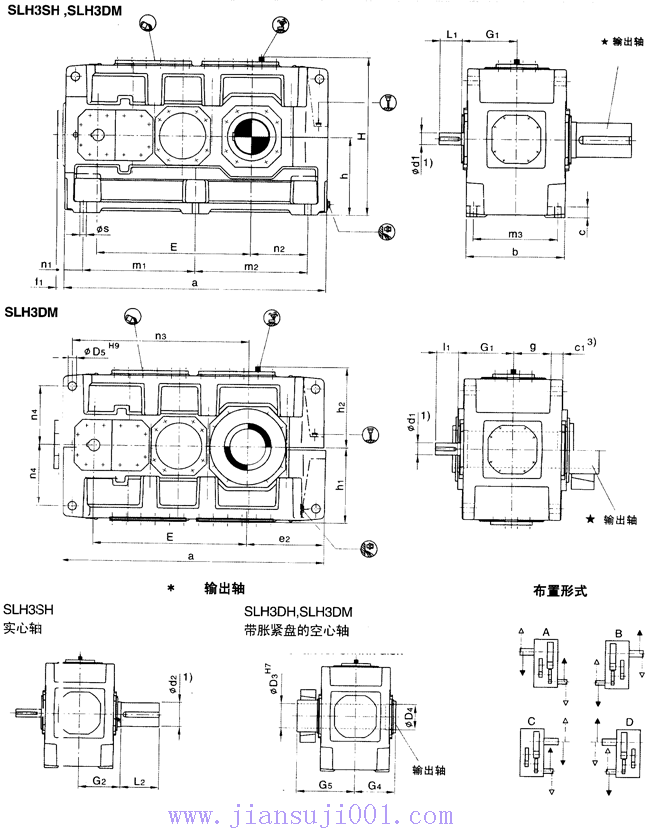

SLH3.H、SLH3.M型平行軸大功率齒輪箱外形及安裝尺寸（規格23...26）

詳細介紹：

發布時間：2008/8/5 16:21:07

平行軸齒輪箱三級傳動臥式安裝

類型SLH3.H,SLH3.M 規格23…26

規格	尺寸mm
	輸入軸
	iN=224-45		iN=25-50		iN=50-63		iN=56-71		iN=71-90		iN=80-100		G₁
	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	G₁
23	130	240			100	205			90	170			510
24			130	240			110	205			90	170	510
25	150	245			130	245			100	210			570
26			150	245			130	245			100	210	570

規格	尺寸mm
	齒輪箱
	a	b	c	c₁	D₅	e₂	E	f₁	g	h	h₁
23	2530	930	115	120±2	80	730	1505	35	342	780	770
24	2660	930	115	120±2	80	795	1570	35	342	780	770
25	2830	1045	130	120±2	90	790	1659	65	400	860	860
26	3010	1045	130	120±2	90	880	1785	65	400	860	860

規格	尺寸mm
	齒輪箱
	h₂	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	s
23	790	1570	1085	1085	810	180	550	1725	580	56
24	790	1570	1085	1215	810	180	615	1790	580	56
25	860	1720	1215	1215	910	200	590	1965	660	66
26	860	1720	1215	1395	910	200	680	2055	660	66

規格	尺寸mm							潤滑油		重量
	輸出軸							潤滑油		重量
	SLH3SH			SLH3DH SLH3DM				SLH3.H	SLH3.M	SLH3.H	SLH3.M
	D₂¹^）	G₂	l₂	D₃	D₄	G₄	G₅	（l）	（l）	（kg）	（kg）
23	360	540	590	360	365	540	785	620	690	11500	10600
24	380	540	590	380	385	540	805	650	725	13400	12500
25	400	605	650	400	405	605	875	880	970	16100	15200
26	420	605	650	430	435	605	900	935	1030	17600	16500

1）K₆≤ф50 M₆>ф50

有關平鍵GB/T1095-1979型和中心孔，請參照平鍵和中心孔尺寸表。

2）鍵槽GB/1095-1979。

3）扭矩支撐位于工作機側。
