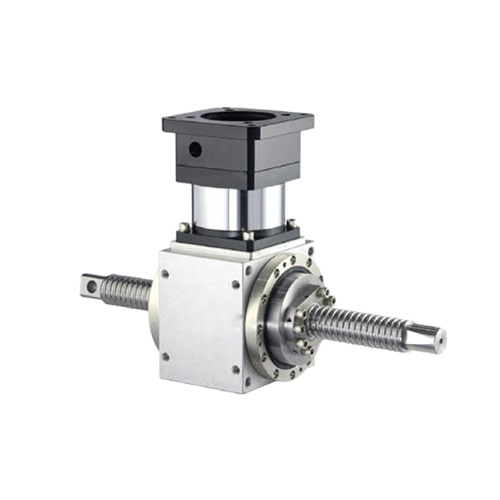

行星轉向器

行星轉向器性能特點：
1、垂直輸出、結構緊湊、硬齒面傳遞扭矩大、的齒輪保證了工作平穩、噪音低、壽命長。
2、安裝方式：底腳安裝、空心軸安裝、法蘭安裝、扭力臂安裝、小法蘭安裝。
3、輸入方式：電機直聯、電機皮帶聯接或輸入軸、聯接法蘭輸入。
4、輸出方式：空心軸輸出或實心軸輸出，平均效率為94%。
5、和R系列組合能得到更大的速比。

直角換向器產品優點:
1:本產品為直角轉向器，可實現輸入帶電機，輸入帶軸，孔輸出，軸輸出等形式；
2：為解決安裝空間不足，多種輸出方式而設計；
3：齒輪淬火硬度達62度，齒面磨齒；
4：表面采用烤漆處理，保證外觀不變色，不生銹
5：可配任意品牌的伺服和步進電機;
6: 回程間隙≤12弧分；
7: 防護等級：IP65；
8: 終身免維護

換向器輸入輸出方式：
1：輸入可以配任意伺服電機，普通電機，步進電機已經連接聯軸器和軸；
2：輸出軸可為單軸輸出，雙軸輸出；
3：可實現輸出軸朝一個方向，或是正反轉（兩種尺寸一樣）

齒輪轉向箱的結構、特性與反應：
機殼：高剛性FC-25鑄鐵鑄造；
齒輪：齒輪采用優質高純凈度合金剛20CrMnTiH滲碳淬火，及研磨而成；
主軸：軸類采用合金剛調質、高懸重負荷能力；
軸承：配備重負荷能力的滾錐軸承；
油封：雙封唇片的油封、兼具防塵及防漏油的能力；
潤滑：適當的潤滑油使用，可以發揮轉向機的效率，并提高其運轉的壽命。
a. 初期使用二周或100-200小時，為初摩耗期，這之間可能有少許金屬摩耗粉粒，請務必清潔內部，并換新潤滑油。
b.長期使用時，每半年-一年或1000-2000小時更換一次潤滑油。
潤滑油種類：本產品潤滑油采用中國石油全效齒輪油90-120度，低轉速、輕負荷條件，建議采用全效齒輪油90度，重負荷、高溫的條件，建議采用全效齒輪油120度。

行星轉向器使用環境
a環境溫度
b安裝空間、灰塵、濕度及周圍溫度（輻射熱）對轉向器的影響
原動機和轉向器的連接方式
a原動機與轉向器的連接方式（用柔性聯軸器連接、三角帶或扁平皮帶連接）
b輸入軸的徑向力
轉向器輸出部分連接
a通過柔性聯軸器連接或浮動的齒式聯軸器連接
b附加在輸出軸上的徑向力
