HC012-JB-6C型 微機控制高精度臺式表面粗糙度測量儀

HC012-JB-6C型 微機控制高精度臺式表面粗糙度測量儀

設備概述：

       本儀器是評定零件表面質量的臺式粗糙度儀�？蓪Χ喾N零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，內孔表面，深槽表面及軸承滾道等，實現了表面粗糙度的多功能精密測量。

       本儀器系我司貫徹GB/T 6062-2002(eqv ISO3274:1996)標準生產的。經過幾年批量生產改進提高、性能穩定、故障率低。本儀器是80年代設計的用于計量室及生產現場對工作表面粗糙度進行高精度的測量，該儀器可對零件平面、軸向母線表面的粗糙度進行測試，依據GB1031-83及ISO,DIN等標準設計，可達到同類產品的水平。

       本儀器是一種高精度觸針式表面粗糙度測量儀器，該儀器可對平面，斜面，外圓柱面，內孔表面，深槽表面，圓弧面和球面等各種零件表面的粗糙度進行測試，并實現表面粗糙度的形狀、輪廓的波峰波谷等參數測量，還能測量工件的TP臺階。儀器使用方便，測量精度高重復性穩定。

       本機采用電感式探頭，測量誤差小，重復性好，鉆石觸針經久耐用，配置16位單片微處理器，智能化程度高，使用特別方便，能迅速讀出Ra,Ry,Rz等參數，并可根據需要打印出全部測試數據及輪廓圖形，LCD能顯示測量過程中的觸針位置，避免人為造成的誤差。

       本機配有電腦及專用測量軟件，運用先進的無噪聲機械定位裝置，可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達4000個點。所有的測量數據和曲線可在屏幕顯示或打印輸出，所以在汽車配套行業、機械加工、精密刀具模具、科研單位、大專院校等各大行業中廣泛使用。

       本機符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562,ISO4287的要求。

性能特點：

* 儀器按劃GB/T 6062-2002(eqv ISO3274:1996)標準每評定段水平取樣達1600點，共9600點，最小間距0.5μm, 16bit的分辨率使有效靈敏度高達0.001μm。

* 天然鉆石觸針無導頭式640μm線性范圍新型粗糙度傳感器，測力小符合標準、數據重復性好。可按用戶需要提 供特種測量配件。

* 除提供Ra，Rz，Rt，Rp，Rpm等20余種參數外，還能提供內燃機專用Rmr曲線參數。評估磨 損的Rk系列、R參數

* 本機有高斯濾波器及2CR濾波器可供選擇，并帶有曲線修正軟件，能測量曲面上的粗糙度。

* 本機在Win操作系統下界面十分友好穩定。測量軟件符合粗糙度定義，可自動校正精度、確保儀器在線保持高精度的工作狀態；使用簡單方便，能在計算機內貯存測量結果、數據、圖形；編輯統計平均值等測量數據，便于網絡傳輸。

* 全面執行國標GB/T 6020-2002，按 JJF 1105—2003國家計量校正規范中最高指標出廠

* 評定長度采樣達9600點 采樣間距（0.5 μm）采用無導頭寬范圍（800μm）高線性（2%）的傳感器，信噪比得到了極大的提高；

* 性能國內領先，應用高斯濾波器， 測量數據精確，能與進口高檔儀器進行比較

* 創新的軟件、優化的硬件設汁、達到功能齊全 性能穩定高性價比、低功耗、低故障率、造就低使用成本

* 采用了新USB接口數據采集卡,使終端數據顯示更靈活、精確，干擾更��；

* 采用了最新實時數據采集程序，可同步顯示表面輪廓數據；

* 增設波紋度W參數測量，測量界面上同步統計多次數據；

* 數據采集器采用3mm全不銹鋼外殼，穩定性更佳、使用壽命更長；

* 電腦全程控制立柱自動升降，測量過程更加自動化；

技術指標：

* 執行標準：按JJF1105-2003觸針式表面粗糙測量儀校準規范最高檔；

* 測量參數：Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rsm、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2、Wa、Wt……

* 最大測量長度：25mm；50mm

* 直線度測量精度：0.4μm

* 濾波器：高斯(Gaussian)濾波器（ISO11562:1996），2RC濾波器

* 截止波長：0.25，0.8，2.5

* 測量重復性：3%

* 相對示值誤差：±5%

* 示值穩定性：3%

* 測量長度：λc╳3、4、5、6、7（1.0-17.5mm）

* 測量范圍：800μm

* 分辨率：0.001μm

* 測量速度：0.1mm/s，0.32mm/s，0.5mm/s

* 返回速度（自動）：1mm/s

* 傳感器針尖：R=2μm鉆石（測量力1mN）；R=5μm鉆石(測量力4mN）

注：本機可選測 波紋度參數

標準配置：

1 主機

2 驅動器；

3 無導頭粗糙度傳感器；

4 大理石電動升降立柱；

5 X-Y精密工作臺；

6 粗糙度及輪廓儀專用軟件HONC Profile Application V2.0；

7 工控專用USB-16位A/D數據采集卡PCI（經改制）；

8 多刻線樣板(附國家計量院檢測證書)；

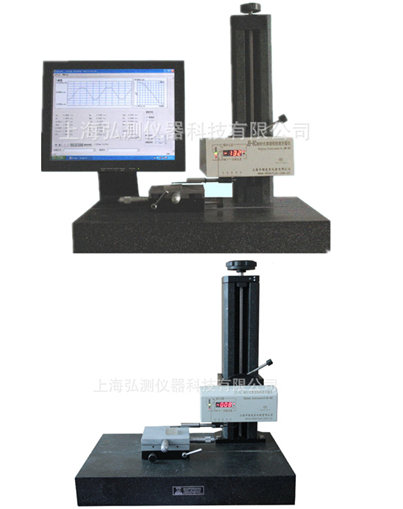

實物照片：

客戶名錄：

已使用本機的汽車行業單位有:

上海匯眾、上海乾通、薩克斯、寶鋼集團、格爾、上海GKN、南京馬勒Mahle、上海質量監督檢測所、、、
